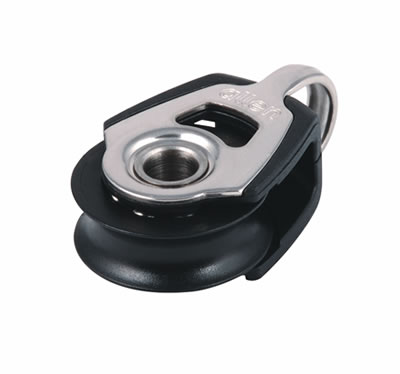

Allen 30mm Dynamic Kugellagerblock (versch. Typen)

Produktinformationen "Allen 30mm Dynamic Kugellagerblock (versch. Typen)"

Die Segelboot Revolution
Mit dem verstärkten Einsatz von Kompositwerkstoffen im Rumpf, im stehenden und laufenden Gut sind moderne Segelboote leichter und schneller als jemals zuvor. Gewaltige Fortschritte wurden auch beim Tauwerk mit modernen Fasern, wie Spectra®, Vectran® und PBO® erzielt. Diese Fasern ermöglichen einen immer kleineren Durchmesser für Kontrollleinen ohne Reck auch unter extrem hoher Belastung. Dies ist auch für die heutigen Kugellagerblöcke von großer Bedeutung.

Kugellagerblöcke für die neuen Herausforderungen
Als Teil der Produktentwicklungen wurden intensive Studien betrieben, um herauszufinden, welche Belastungen bei Kugellagerblöcken im harten Einsatz anfallen und wie man die Blöcke entsprechend verbessern kann. Die Tests wurden so aufgebaut, daß die typischen Belastungen, z.B. beim schnellen Hissen eines asymmetrischen Spinnakers, nachgestellt werden konnten. Während der Testläufe wurde schnell klar, daß für die lange Lebensdauer des Blockes die Maximierung der dynamischen Belastungsfähigkeit ungemein wichtig ist.

DYNAMIC BEARING
Das neue DYNAMIC BEARING ist einfach brilliant. Die Frage bleibt nur, wieso man nicht vorher darauf gekommen ist. Mit dem Einfügen einer Edelstahlschiene, auf dem die Kompositkugeln des Lagers laufen, erreicht man eine Erhöhung der Effizienz die nur mit einer geringen Erhöhung des Gewichtes verbunden ist.

MIDI und MACRO Blöcke
Gerade bei größeren Scheibendurchmessern zeigt das neue DYNAMIC BEARING seine Stärken. Das einzigartige Schienensystem ermöglicht Konstruktionen mit größtmöglicher Gewichtseinsparung ohne Zugeständnisse bei der Leistungsfähigkeit zu machen. In diesen Tests über das Verhalten unter dynamischer Last, übertraf das neue DYNAMIC BEARING System alle anderen Konstruktionen um 50% und mehr.

Die technischen Daten
Rollen	Material	Acetal
	Rollen-Ø	28mm
	Rollenbreite	10mm
Backen	Glasfaserverstärktes Nylon mit Verstäkungen aus Edelstahl AISI316
Achse	Material	AISI316
Tau-Ø		6 - 10mm

Ausführungen

Art.-No.	Typ	Länge mm	Gewicht g	BRL kg	MDL kg
HA2030-1SB	mit Auge, VP à 1 Stück	50mm	26,0g	750	140
HA2030-10	mit Auge, VP à 10 Stück	50mm	26,0g	750	140
HA2030LZ-1SB	Bügel und Aufrichtfeder	58mm	30,2g	500	140
HA2031F	mit Gabel	68mm	36,0g	750	140
HA2030TI	Ezi Ti	42mm	24,0g	750	140
HA2031	Basis	48mm	28,0g	750	140
HA2030SC	mit Wirbelschäkel	68mm	36,0g	450	140
HA2036	liegender Block	60mm	35,0g	500	140
HA2036-PRO	Adapter für HA2031 zur liegenden Montage		3,8g
HA2036M	liegender Block, fix	50mm	24,0g	400	140
HA2039CAM	Violinblock mit Klemme	85mm	86,2g	600	140
HA2039F	Violinblock ohne Klemme	85mm		600	140

Doppelblock

Art.-No.	Typ	Länge mm	Gewicht g	BRL kg	MDL kg
HA2032	festes Auge	64mm	72,0g	1250	280
HA2033	mit Unterbügel	76mm	77,0g	1250	350

Dreifachblöcke

Art.-No.	Typ	Länge mm	Gewicht g	BRL kg	MDL kg
HA 2034	festes Auge	67mm	103,0g	1750	420
HA 2035	mit Unterbügel	87mm	114,0g	1750	490
HA 2037	mit Unterbügel und Klemme	96mm	146,0g	1750	490
