Joystick einzelnTyp: simple

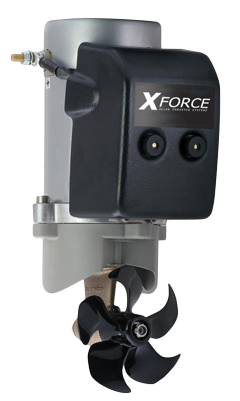

Komplette Bugstrahlrudersatz Modell XFORCE SE-25 110 12V Mit GFK TunnelrohrTyp: simple

Verschidene Typen - bitte oben auswählen ArtikelnummerFabr.-Nr.Beschreibung 85400511 589016 Anschlusskabel 7m 85400512 589017 Anschlusskabel 10m 85400513 589018 Anschlusskabel 14m 85400514 589019 Anschlusskabel 18m 85400515 589020 Anschlusskabel 22m 85400516 589025 Y-Verbindung

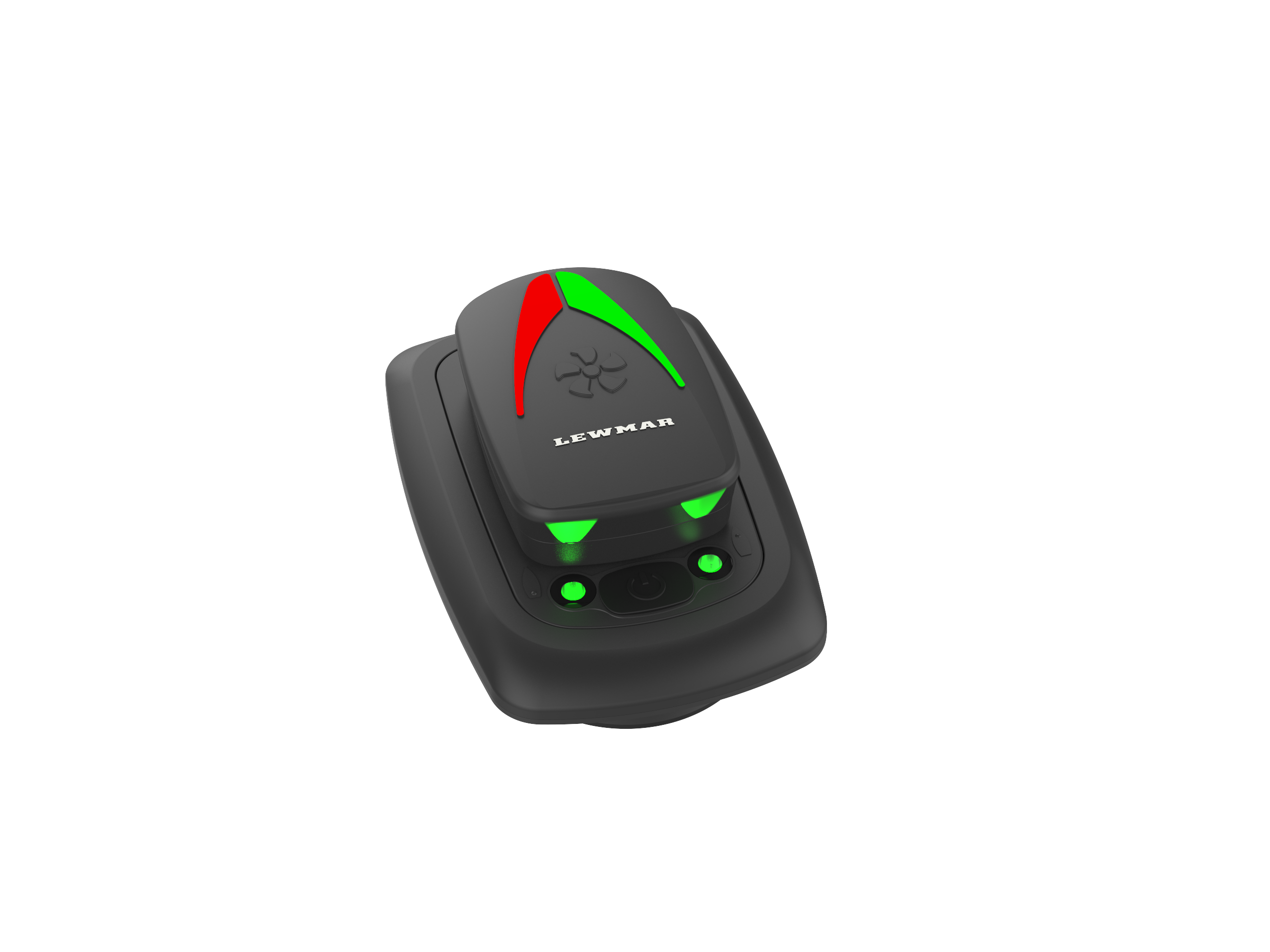

Diese Bugstrahlruder Controller eignen sich für die gesamten GEN2 Bugstrahlruder und auch für die GEN1-Serie bei Verwendung eines Blue-Box-Konverters, mit Ausnahme der 110TT 1,5 GEN1 und der 140TT 2,0 GEN1. Produktvorteile ergonomisches Design. abgedichtetes Paneel gegen Staub und Feuchtigkeit Multifunktions-LED-Display mit Anzeige von u. a. Bug-Schrauben Status, Niederspannungs-, Motortemperatur, Warnungen und Fehlermeldungen passt bei Verwendung von Upgrade-Kits auf/über die (alten) Lewmar Bugstrahlruder Controller abnehmbare Abdeckung Bitte gewünschten Typ oben auswählen ArtikelnummerFabr.-Nr.Beschreibung 85400705 589223 Single Controller 12/24V Pad 85400706 589222 Dual Controller 12/24V Pad 85600078 589268 Single Joystick 12/24V 85600079 589267 Dual Joystick 12/24V

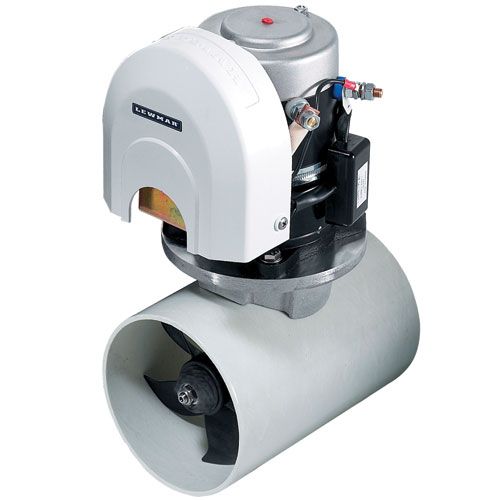

Bugschraube einzeln ohne Tunnel, ohne Kabel, ohne Bedienteil, ohne Sicherung, ohne Sicherungshalter In unterschiedlichen Leistungsklassen lieferbar 110TT und 140TT 2.0kW sind GenI, alle größeren Modelle GenII Beachten Sie die unterschiedlichen Verkabelungen und Bedienungen bei Gen1 und Gen2 Systemen "High Performance" 5-Blatt-Propeller für maximale Schubkraft in beide Richtungen "Blue Box" GenII schützt den Motor vor Überhitzung und enthält eine Richtungsänderungsverzögerung "self re-setting" thermischer Schutz an allen Motoren Lewmars neue Range der Strahlruder Paneele bieten eine greifbare Premium-Bedienung von Einzel- oder Doppelstrahlrudern einfachste Steckmontage Plug and Play für die Installation Die Lewmar Kasettendichtung bedeutet exzellenten Schutz und eine bessere Abdichtung als die üblich verwendete Simmeringdichtung. Die Lewmar TT-Zinkanode besitzt eine speziell designte Edelstahlpassung für optimalen Sitz und Verbleib auf der Welle. *IP (ignition protected) Versionen der Bugstrahlruder sind auf Bestellung lieferbar. Modelle 250TT und 300TT mit Doppelschraube (Abmessung D) siehe unten Nachfolgende Tabelle gibt Ihnen den Überblick über die Modelle ArtikelnummerLewmar ModellSpannung VLeistung kW/PSSchubkraft kpA mmB mmC mmD mm 85400110 110TT1.5 GEN1 12 1,5 / 2,0 28 123 208 110 64 85400139 140TT2.0 GEN1 12 2,0 / 2,7 37 123 213 140 71 85600032 140TT2.2 GEN2 12 2,2 / 3,0 42 123 235 140 71 85600033 185TT3.0 GEN2 12 3,0 / 4,0 58 148 293 185 83 85600034 185TT3.0 GEN2 24 3,0 / 4,0 58 148 293 185 83 85600035 185TT4.0 GEN2 12 4,0 / 5,4 65 148 293 185 83 85600036 185TT4.0 GEN2 24 4,0 / 5,4 65 148 293 185 83 85600037 185TT5.0 GEN2 12 5,0 / 6,7 82 162 315 185 83 85600038 185TT5.0 GEN2 24 5,0 / 6,7 82 162 315 185 83 85600039 185TT6.0 GEN2 12 6,0 / 8,0 97 161 343 185 83 85600040 185TT6.0 GEN2 24 6,0 / 8,0 97 161 343 185 83 85600041 250TT8.0 GEN2 24 8,9 / 10,8 160 165 422 250 256 85600042 300TT10,8 GEN2 24 10,8 / 14,5 250 203 450 300 320   Nachfolgend Schema ausschließlich für 250TT und 300TT Modelle (Doppelpropeller)

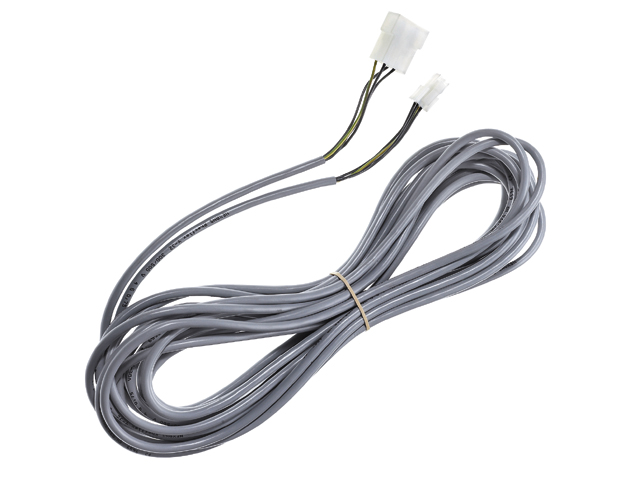

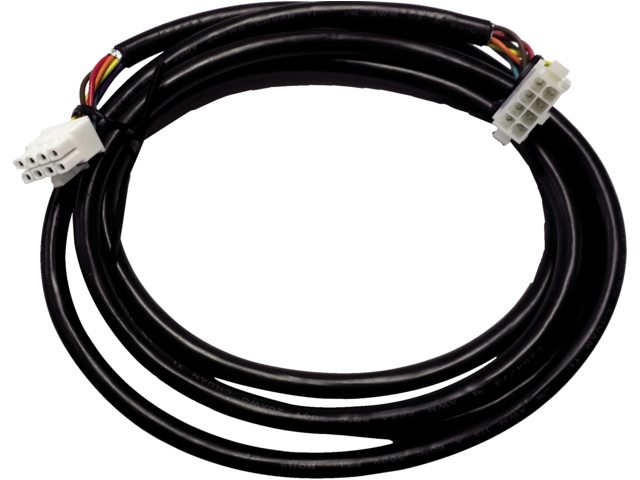

Anschlusskabel für Lewmar Gen2 Bugschrauben. Bitte oben im Dropdown gewünschte Länge wählen. ArtikelnummerFabr.-Nr.Beschreibung 85600073 589801 Anschlusskabel 2m 85600074 589802 Anschlusskabel 7m 85600075 589803 Anschlusskabel 10m 85600076 589804 Anschlusskabel 18m 85600077 589805 Anschlusskabel 22m

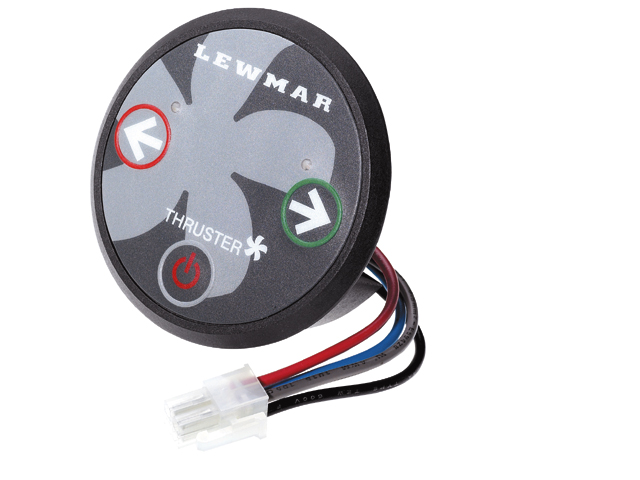

Bitten den gewünschten Typ oben auswählen ArtikelnummerFabr.-Nr.Abb.Beschreibung 85400503 589001 1 Touch Paneel 12/24 V, nicht für 110TT1.5 kW und 140TT2.0 kW 85400504 589002 2 Joystick 12/24 V, nicht für 110TT1.5 kW und 140TT2.0 kW 85300508 589094 3 Joystick für 110TT/1.5 kW und 140TT/2,0kW 85300507 589004 4 Twin-Joystick

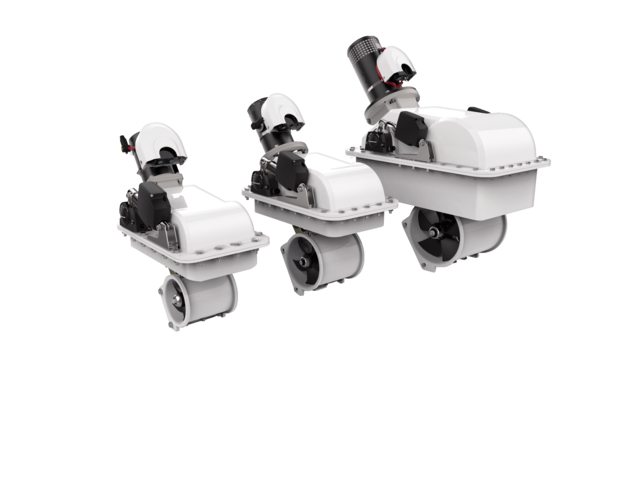

Das Lewmar einziehbare Bugstrahlruder hat die gleiche Basis wie das bereits bekannte und sehr zuverlässige TT Bugstrahlruder. Diese Basis ist mit einem Scharniersystem mit einem sehr niedrigen Drehpunkt ausgestattet, das den erforderlichen Innenraum minimiert und den Tunnel zum Maximum macht. Das einziehbare Bugstrahlruder ist mit einem universellen Befestigungsflansch ausgestattet, der an jede Rumpfform angepasst werden kann. Die einziehbaren Bugstrahlruder fahren automatisch ein nach einer inaktiven Zeit von 5 Minuten, um Schäden zu vermeiden. Ab der 185TT-Serie ist das Bugstrahlruder mit einem doppelten Propeller ausgestattet. Verfügbare Größen und Ausführungen ArtikelnummerLewmar ModellTunnel-Ø mmSpannungLeistung kW/PSA mmB mmC mmD mmE mm 85600050 RT140 - 59111001 140 12 2,0/2,7 196 337 599 207 321 85600051 RT140 - 59111002 140 12 2,2/3,0 196 346 612 207 321 85600052 RT185 - 59112004 185 12 4,0/5,4 222 360 690 244 354 85600053 RT185 - 59112005 185 24/12 4,0/5,4 222 360 690 244 354 85600054 RT185 - 59112006 185 24 4,0/5,4 222 360 690 244 354 85600055 RT185 - 59112007 185 12 5,0/6,7 222 385 710 244 354 85600056 RT185 - 59112008 185 24/12 5,0/6,7 222 385 710 244 354 85600057 RT185 - 59112009 185 24 5,0/6,7 222 385 710 244 354 85600058 RT185 - 59112010 185 12 6,0/8,0 222 410 730 244 354 85600059 RT185 - 59112011 185 24/12 6,0/8,0 222 410 730 244 354 85600060 RT185 - 59112012 185 24 6,0/8,0 222 410 730 244 354

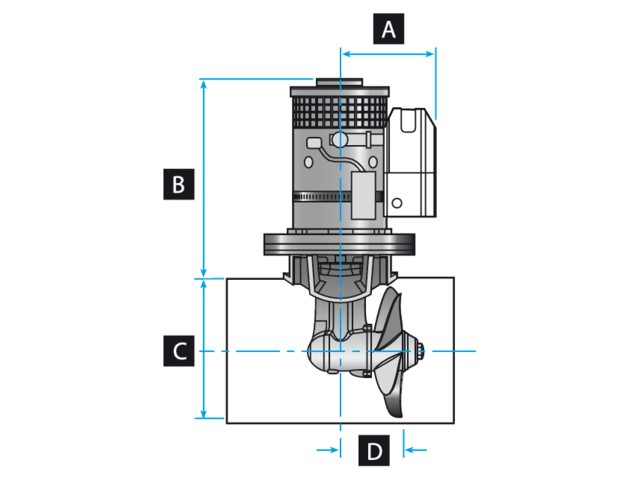

 "High Performance" 5-Blatt-Propeller für maximale Schubkraft in beide Richtungen• "Black box" zum Schutz der Bugschraube gegen Fehlbedienung.• "self re-setting" thermischer Schutz an allen Motoren• Joystickbedienung• Plug and Play Installation der Fernbedienung• hochwertige Kassettendichtung, dadurch ist ein Ölreservoir überflüssig. Komplettes Set- 591103 - 110TT Kit enthält Artikelnummer Bezeichnung  591101 Antrieb 1.5kW 12V 85400529 110x5x750mm Polyester Tunnel  589094 Einfacher Joystick 589017 Anschluss 7m Kabel 589006 Sicherungshalterung 589012 200A ANL Sicherung   Part No Model Voltage Power Tunnel dia. Thrust weight current draw Fuse rating 591101 110TT1.5 12 V 1.5 kW 110mm 28Kgf 8Kg 230A 200A Abmessungen A (mm) B (mm) C (mm) D (mm) 123 208 110 64

 "High Performance" 5-Blatt-Propeller für maximale Schubkraft in beide Richtungen• "Black box" zum Schutz der Bugschraube gegen Fehlbedienung.• "self re-setting" thermischer Schutz an allen Motoren• wahlweise Touch Paneel- oder Joystickbedienung• Plug and Play Installation der Fernbedienung• hochwertige Kassettendichtung, dadurch ist ein Ölreservoir überflüssig. Komplettes Set- 2.0kW 12V - 125TT Kit enthält Artikelnummer Bezeichnung  85600043 Bugstrahlruder Antrieb 125TT 2.0 kW für 12V Generation 2 85400532 125x5x1.000mm Polyester Tunnel  85600078 Bedienteil Joystick Einfach 589268 85600075 Anschluss Gen2 AUX Loom MX 10m Kabel 85400505 Sicherungshalterung 589006 85400499 200A ANL Sicherung 589012   Model Hub Spannung Kraft (kw) Tunnel Durchmesser (mm) Schubkraft (kgf) Gewicht (kg) 140TT2.2 Composite 12v 2.2 140 42 13 Dimensions A B C D 123 235 140 73

 "High Performance" 5-Blatt-Propeller für maximale Schubkraft in beide Richtungen• "Black box" zum Schutz der Bugschraube gegen Fehlbedienung.• "self re-setting" thermischer Schutz an allen Motoren• wahlweise Touch Paneel- oder Joystickbedienung• Plug and Play Installation der Fernbedienung• hochwertige Kassettendichtung, dadurch ist ein Ölreservoir überflüssig. Komplettes Set- 2.0kW 12V - 140TT Kit enthält Artikelnummer Bezeichnung  85400139 Bugstrahlruder Antrieb 140TT 2.0 kW für 12V 85400517 140x5x750mm Polyester Tunnel  85300508 Einfacher Joystick 589094 85400511 Anschluss 7m Kabel 589016 85400505 Sicherungshalterung 589006 85400499 200A ANL Sicherung 589012   Caption Model Hub Spannung Stärke (kw) Tunnel Durchmesser (mm) Schubkraft (kgf) Gewicht (kg) 140TT2.0 Composite 12V 2.0 140 37 13 Dimensions A B C D 123 235 140 73

 "High Performance" 5-Blatt-Propeller für maximale Schubkraft in beide Richtungen• "Black box" zum Schutz der Bugschraube gegen Fehlbedienung.• "self re-setting" thermischer Schutz an allen Motoren• wahlweise Touch Paneel- oder Joystickbedienung• Plug and Play Installation der Fernbedienung• hochwertige Kassettendichtung, dadurch ist ein Ölreservoir überflüssig. Komplettes Set- 2.2kW 12V - 140TT Kit enthält Artikelnummer Bezeichnung  85600032 Bugstrahlruder Antrieb 140TT 2.2 kW für 12V Generation 2 85400518 140x5x1.000mm Polyester Tunnel  85600078 Bedienteil Joystick Einfach 589268 85600075 Anschluss Gen2 AUX Loom MX 10m Kabel 85400505 Sicherungshalterung 589006 85400499 200A ANL Sicherung 589012   Model Hub Spannung Kraft (kw) Tunnel Durchmesser (mm) Schubkraft (kgf) Gewicht (kg) 140TT2.2 Composite 12v 2.2 140 42 13 Dimensions A B C D 123 235 140 73

 "High Performance" 5-Blatt-Propeller für maximale Schubkraft in beide Richtungen• "Black box" zum Schutz der Bugschraube gegen Fehlbedienung.• "self re-setting" thermischer Schutz an allen Motoren• wahlweise Touch Paneel- oder Joystickbedienung• Plug and Play Installation der Fernbedienung• hochwertige Kassettendichtung, dadurch ist ein Ölreservoir überflüssig. Komplettes Set- 3.0kW 12V - 185TT Kit enthält Artikelnummer Bezeichnung  85600033 Bugstrahlruder Antrieb 185TT 3.0 kW für 12V Generation 2 85400520 185x6x1.000mm Polyester Tunnel  85600078 Single Joystick Gen2 589268 85600075 Anschluss 10m Kabel Gen2 Aux Loom MX 85400505 Sicherungshalterung 589006 85400507 250A ANL Sicherung 589008   Spezifikationen   Model Hub Spannung Kraft (kw) Tunnel Durchmesser (mm) Schubkraft (kgf) Gewicht (kg) 185TT3.0 Stainless Steel 12v 3.0 185 58 20 Abmessungen A B C D 130 271 185 85

"High Performance" 5-Blatt-Propeller für maximale Schubkraft in beide Richtungen "Black box" zum Schutz der Bugschraube gegen Fehlbedienung. "self re-setting" thermischer Schutz an allen Motoren wahlweise Touch Paneel- oder Joystickbedienung Plug and Play Installation der Fernbedienung hochwertige Kassettendichtung, dadurch ist ein Ölreservoir überflüssig Komplettes Set- 3.0kW 12V - 185TT Kit enthält Artikelnummer Bezeichnung  85600035 Bugstrahlruder Antrieb 185TT 4.0 kW für 12V Generation II 85400520 185x6x1.000mm Polyester Tunnel  85400705 Gen2 Bedienteil Single Pad 589223 85600075 Anschluss 10m Kabel Gen2 Loom MX AUX 85400505 Sicherungshalterung 589006 85400509 400A ANL Sicherung 589010   Spezifikationen   Model Hub Spannung Kraft (kw) Tunnel Durchmesser (mm) Schubkraft (kgf) Gewicht (kg) 185TT4.0 Stainless Steel 12v 4.0 185 65 20 Abmessungen A B C D 148 294 185 85

 "High Performance" 5-Blatt-Propeller für maximale Schubkraft in beide Richtungen• "Black box" zum Schutz der Bugschraube gegen Fehlbedienung.• "self re-setting" thermischer Schutz an allen Motoren• wahlweise Touch Paneel- oder Joystickbedienung• Plug and Play Installation der Fernbedienung• hochwertige Kassettendichtung, dadurch ist ein Ölreservoir überflüssig. Komplettes Set- 3.0kW 12V - 185TT Kit enthält Artikelnummer Bezeichnung  85600037 Bugstrahlruder Antrieb 185TT 5.0 kW für 12V Generation II 85400520 185x6x1.000mm Polyester Tunnel  85600078 GenII Single Joystick 589268 85600075 Anschluss 10m Kabel Gen2 AUX Loom MX 85400505 Sicherungshalterung 589006 85400509 400A ANL Sicherung 589010       Spezifikationen   Model Hub Spannung Kraft (kw) Tunnel Durchmesser (mm) Schubkraft (kgf) Gewicht (kg) 185TT5.0 Stainless Steel 12v 5.0 185 82 27 Abmessungen A B C D 162 316 185 85

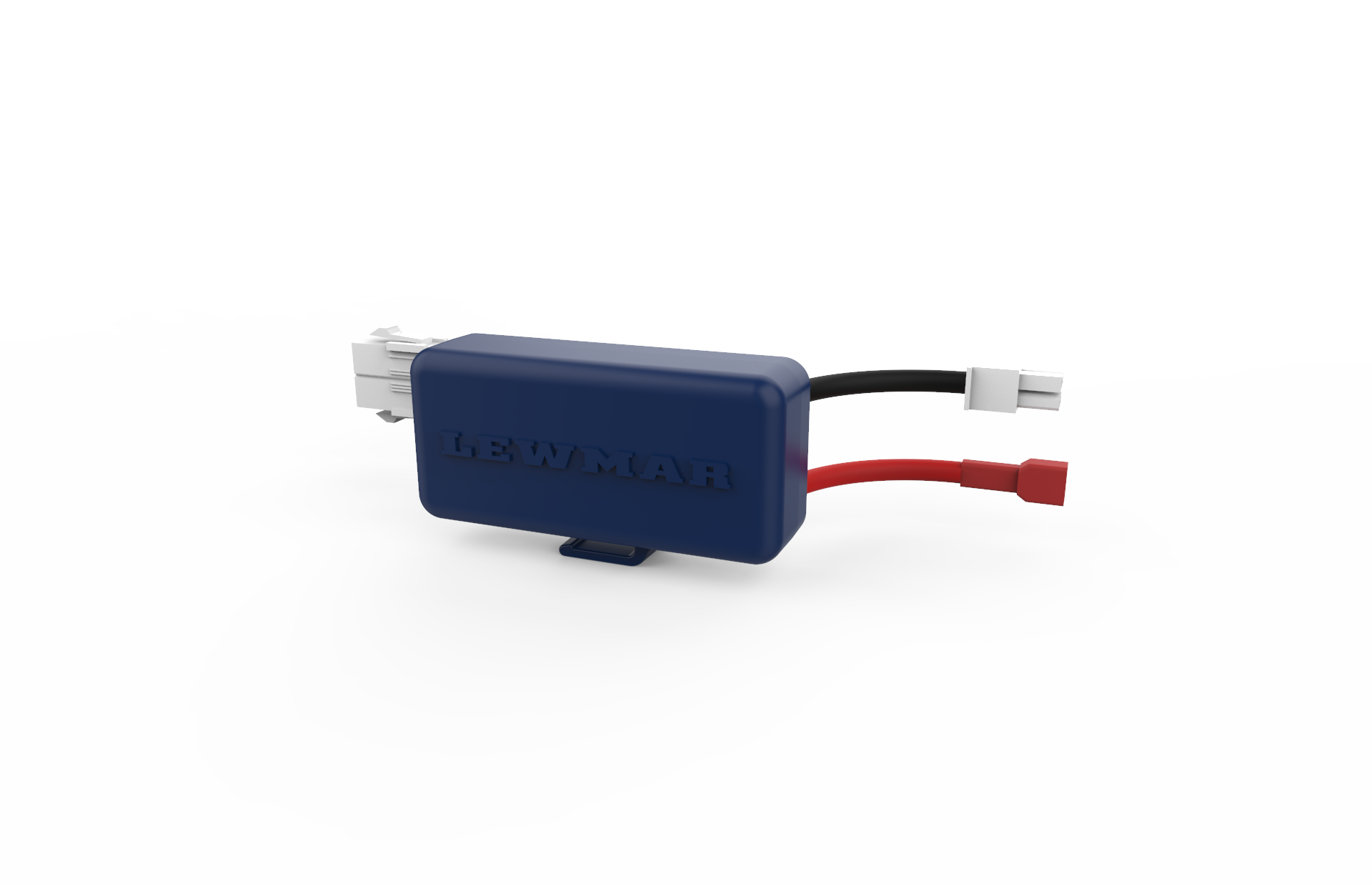

Controller Converter. Der Blue Box Converter ermöglicht die Bedienung älterer Bugstrahlruder (GEN1) mit einer schwarzen Box mit den neuen GEN2-Steuerungen mit vorhandener Verkabelung. Der Blue Box Converter muss direkt an der Bedienung installiert werden. Ausnahme der 110TT 1,5 GEN1 und der 140TT 2,0 GEN1.

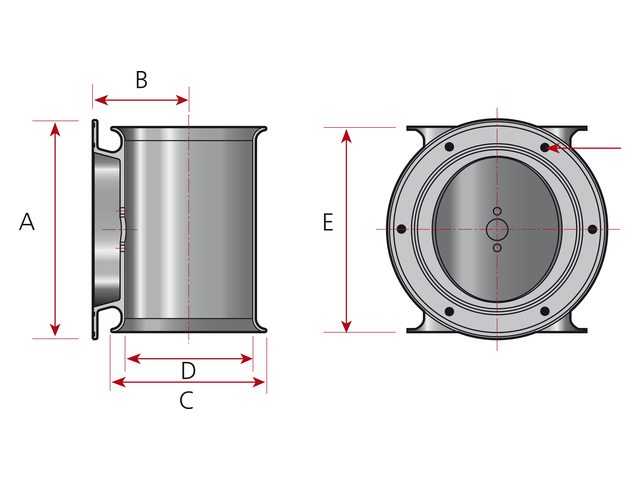

Lewmar Tunnel für Heckstrahlruder. Es können die optionalen Bugstrahlruder von Lewmar siehe Tabelle integriert und verwendet werden.  Lieferung nur Tunnel ohne Antrieb ArtikelnummerFabr.-Nr.Passend für:A mmB mmC mmD mmE mmF mmG mmh mm 85400450 589110 140TT 240 105 170 140 225 6 8,5 206 85300501 589310 185TT 290 130 235 185 320 6 10,5 251 85300502 589510 250TT 350 175 310 250 380 6 10,5 312

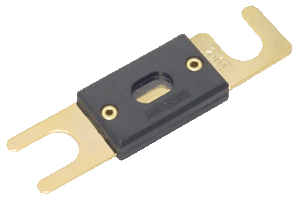

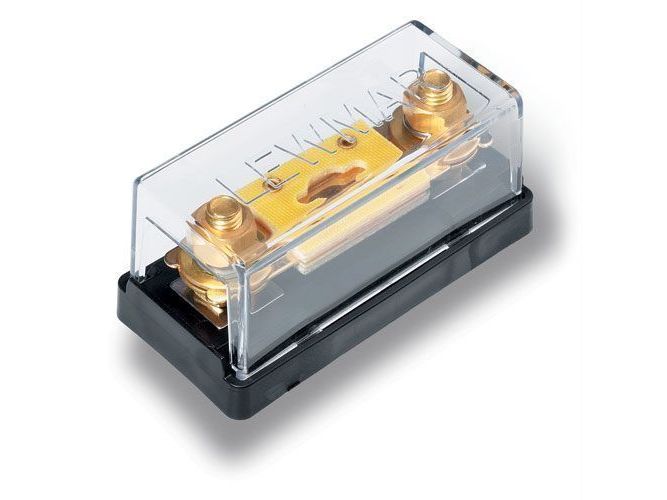

ArtikelnummerFabr.-Nr.Beschreibung 85400505 589006 Sicherungshalter 85400498 589013 T2 Fuseholder 85400506 589007 Sicherung 130A 85400507 589008 Sicherung 250A 85400508 589009 Sicherung 325A 85400509 589010 Sicherung 400A 85400510 589011 Sicherung 500A 85400499 589012 Sicherung 200A

ArtikelnummerFabr.-Nr.Beschreibung 85400505 589006 Sicherungshalter bis 325A 85400498 589013 T2 Fuseholder bis 500A 85400506 589007 Sicherung 130A 85400507 589008 Sicherung 250A 85400508 589009 Sicherung 325A 85400509 589010 Sicherung 400A 85400510 589011 Sicherung 500A 85400499 589012 Sicherung 200A

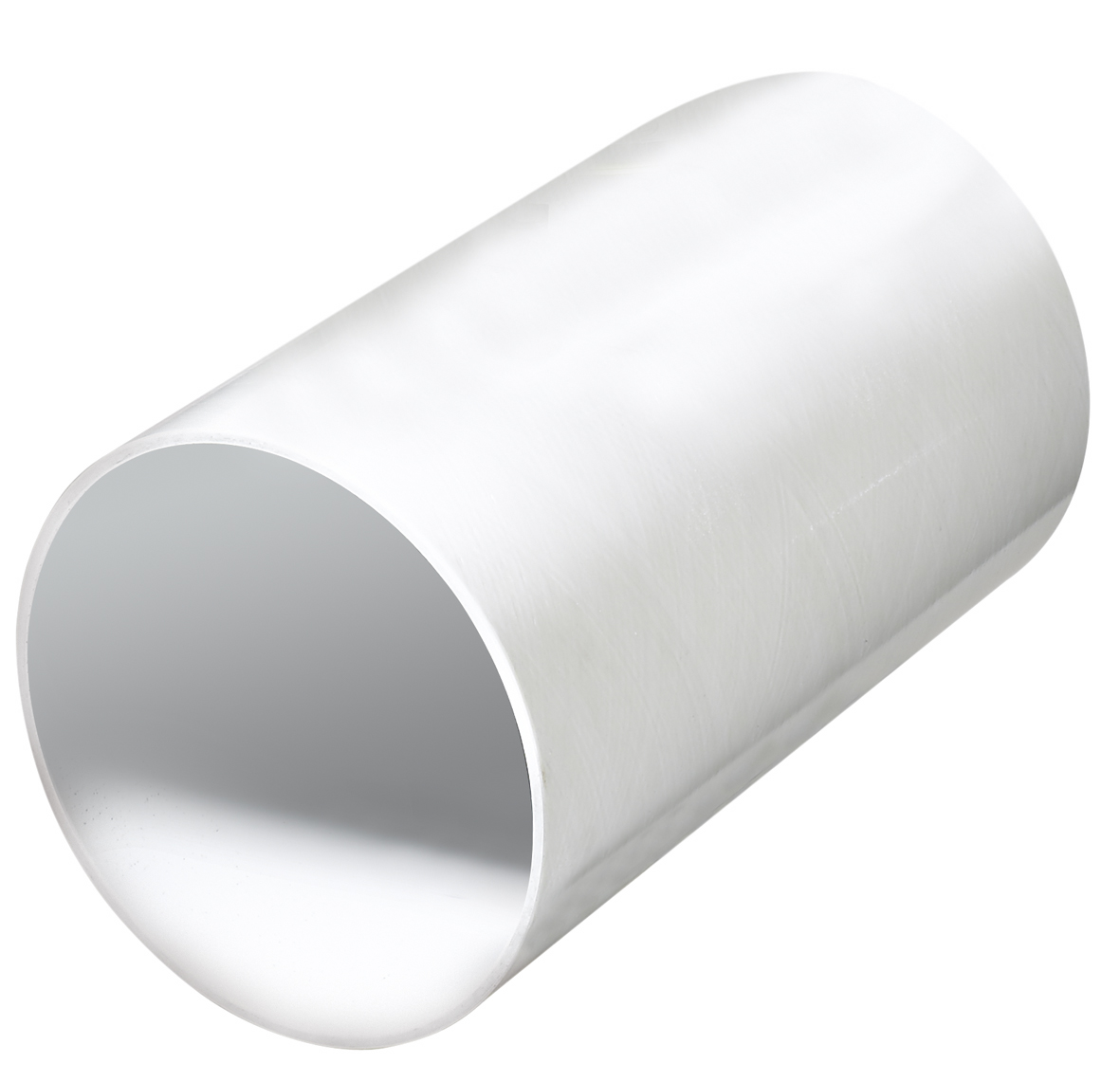

Bitte gewünschte Version oben auswählen: Polyester ArtikelnummerFabr.-Nr.Ø mmTunneldicke mmLänge mm 85400529 589402 110 5,0 750 85400530 589403 110 5,0 1000 85400517 589101 140 5,0 750 85400518 589102 140 5,0 1000 85400520 589301 185 6,0 1000 85400521 589302 185 6,0 1500 85400523 589501 250 7,5 1000 85400524 589502 250 7,5 1500 85400526 589701 300 9,0 1500 85400527 589702 300 9,0 2000 Stahl ArtikelnummerFabr.-Nr.Ø mmTunneldicke mmLänge mm 85400700 589320 185 4,0 1000 85400701 589321 185 4,0 1500

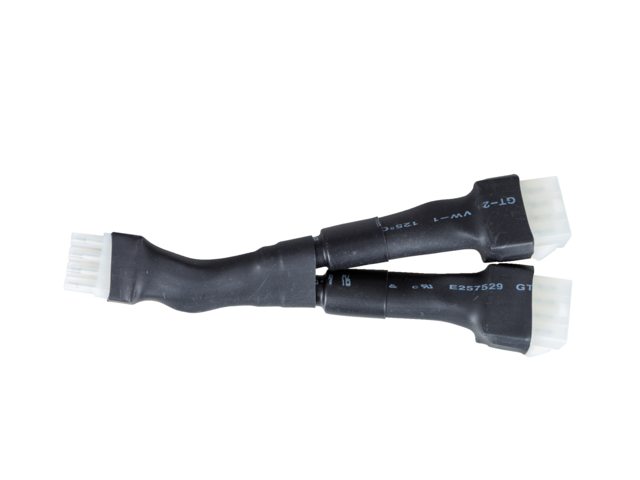

Lewmar Gen2 Y Loom MX. Y-Kabel für duale Controller mit Dual Pad oder Dual Joystick bei kombinierten Anlagen mit Bug- und Heckschrauben.

Propeller Bugstrahlruder SE 40Typ: simple

Propeller Bugstrahlruder SE 60Typ: simple

Komplettes Set bestehend aus Antrieb, Steuerkabel und die Steuerschalttafel TCD2042 sowie ein GFK Tunnel mit 750mm Länge. Alle Quick® Bugstrahlruder wurden intern entwickelt mit dem Ziel, unter allen Arbeitsbedingungen eine hohe Leistung zu erzielen. Das Ergebnis nach Monaten anstrengender Testphasen bestätigt die hohen Investitionen in Forschung & Entwicklung. Korrosionsfestigkeit im Salzwasser wird durch die Verwendung hochqualitativer Materialien gewährleistet. Die Bugstrahlruder werden zu 100 % bei Quick produziert und getestet. Die Getriebe wurden mit einer spezieller Form konzipiert, so dass in beide Arbeitsrichtungen die Leistung nicht negativ beeinflusst wird. Die kegelför- migen Räderwerke werden über einen thermischen kohlenstoffbasierten Bearbeitungsprozess verdichtet. Somit erreichen die Getriebe eine längere Lebensdauer. Die Zinkanode ist sehr leicht austauschbar. Die Form der Bronze-Propellerträger reduziert die Turbulenzen. 4-Blatt Propeller bieten eine optimale Leistung mit minimaler Stromaufnahme. Die Propeller arbeiten unter allen Bedingungen und sind durch Edelstahlschrauben befestigt. Ein Kunststoffgehäuse schützt die robusten korrosionfesten Umpolrelaisboxen. Ein einfaches Einschnappsystem erlaubt eine schnelle Verkabelung. Eine elastische Kupplung dient zur Geradestellung zwischen Motor und Getriebe. Dieser spezielle Schuz erlaubt das typische Impulsverfahren des Bugstrahlruders. Die Motoren benutzen die neusten Materialien, geeignet fur schwere Anwendungen. Ein Mikroprozessor dient zur Motorabsicherung. Der Flansch besteht aus hart anodisiertem Aluminium. Eigenschaften:  Schutz- und Steuerelemente Keine elektronischen Komponenten im Motor eingebaut. Alle Schutzfunktionen werden über einen Mikroprozessor gesteuert, der in den Fernbedienungen integriert ist (Joystick bzw Tastenpanel). Zeitüberwachung für: Wechsel der Fahrtrichtung. Automatisches Ausschalten des Bedienpanels, wenn nicht in Gebrauch (ungewolltes Einschalten). Überhitzung des Motors. Technische Daten Typ BTQ110-25 BTQ125-30 BTQ125-40 BTQ140-30 BTQ140-40 BTQ185-55 BTQ185-75 BTQ185-95 Ø Tunnel 110 mm 125 mm 125 mm 140 mm 140 mm 185 mm 185 mm 185 mm Spannung 12 V 12 V 12 V 12 V 12 V 12 V 12 V 12 V Motorleistung 1,3 kw 1,5 kW 2,2 kW 1,5 kW 2,2 kW 3,0 kW 4,0 kW 6,0 kW Schub 25 kp245 N 30 kp294 N 40 kp392 N 30 kp294 N 40 kp392 N 55 kp539 N 75 kp735 N 95 kp931 N Schiffslänge 5 - 7,5 m 6 - 8,5 m 7 - 9 m 7 - 8,5 m 7 - 9,5 m 8 - 11 m 10 - 13 m 12 - 15 m Gewicht 9,8 kg 18,0 kg 18,3 kg 11,8 kg 12,4 kg 17,2 kg 17,5 kg 27,2 kg Abmessungen A = 258 mmB = 110 mmC = 84 mm A = 258 mmB = 125 mmC = 84 mm A = 258 mmB = 125 mmC = 84 mm A = 268 mmB = 140 mmC = 108 mm A = 268 mmB = 140 mmC = 108 mm A = 292 mmB = 185 mmC = 123 mm A = 329 mmB = 185 mmC = 123 mm A = 410 mmB = 185 mmC = 123 mm Art.-No. BTQ11025S BTQ12530S BTQ12540S I5003012S 5004012S 5005512S 5007512S 5009512S
