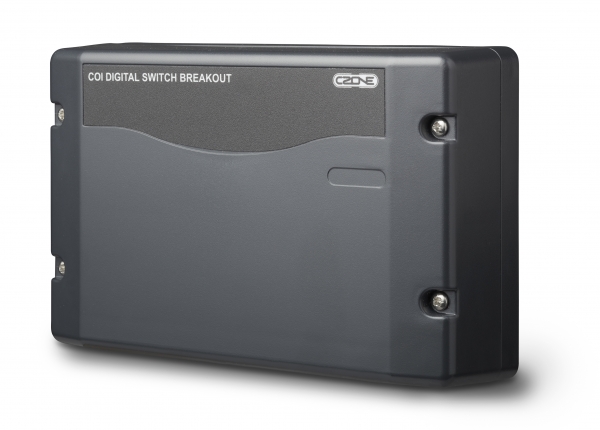

Die COI Digital Switch Breakout (DSB) ist die Schnittstelle zwischen der Combination Output Interface (COI) und bis zu sechs CZone-Digitalschaltern (Drucktasten oder Kippschaltern). Die Digitalschalter umfassen eine dimmbare LED-Hintergrundbeleuchtung zur Anzeige von ‘System ein’ oder eines ‘Systemfehlers’. Die DSB ist ein einfacher Plug&Play-Anschluss zu Ihrem CZone COI-Modul. Merkmale Anschluss von bis zu 6 Digitalschaltern an das COI-Modul. Unterstützung von ein- oder zweistufigen Schaltern (bis zu 12 programmierbare Schaltpunkte). Verwendung der bestehenden SCI-Schaltkabel mit Optionen für Kippschalter- oder Drucktastensteckern in unterschiedlichen Längen. Die Digitalschalter umfassen eine dimmbare LED-Hintergrundbeleuchtung für ‘System ein’ oder ‘Systemfehler’-Codes. Schutz vor eindringendem Wasser nach IPx5. Lieferung enthält ein 2-Meter-DSB-an-COI-Kabel.

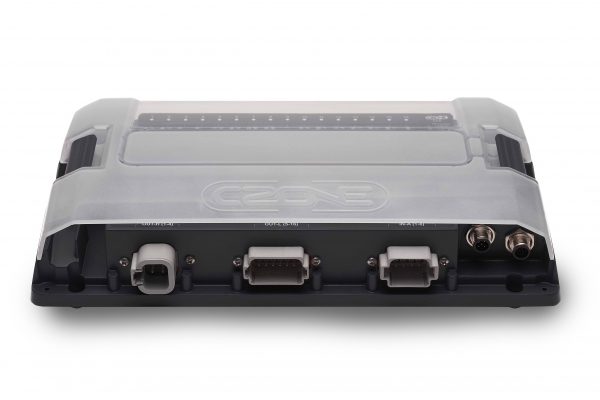

Durch die Combination Output Interface (COI = Kombinations-Ausgangsschnittstelle) werden mehrere Ein- und Ausgangsgeräte zu einem einzigen Modul miteinander kombiniert. Sie bietet somit einen kompakten und intelligenten Ersatz für herkömmliche DC-Sicherungskästen und Schutzschalter-Panele mit digitaler Schalttechnik. Mastervolt leistet seit jeher Pionierarbeit im Bereich der digitalen Schalttechnik, einer bewährten CANbus-Technologie, bei der eine Vielzahl an Schaltern mit nur einem einzigen Datenkabel betrieben werden. In großen Anwendungssystemen könnten durchschnittlich fünf voneinander getrennte Output Interfaces jeweils Dutzende lokaler Anwendungen zusammen mit Zubehörteilen, wie Timer und Dimmer, betreiben. Bei der Combination Output Interface gibt es jedoch nur eine kompakte Vorrichtung mit 30 Kanälen, die alle erforderlichen Ausgänge bereitstellt. Abbildung zeigt auch optionales Zubehör Einfache Installation Bei der COI handelt es sich im wesentlichen um ein komplettes CZone®-System in einem einzigen robusten Gehäuse. Sie bietet deshalb eine preisgünstige Alternative, wenn der Platz und die finanziellen Mittel nur begrenzt verfügbar sind. Da sowohl weniger Anschlussstellen als auch “Plug & Play”-Anschlüsse nach Industrienorm verwendet werden, lässt sich die COI problemlos installieren. Um die Fernwartungsarbeit zu verbessern und einfache Upgrades zu ermöglichen wurde ein USB-Anschluss hinzugefügt. Gleichzeitig sorgt eine leistungsstarke 150 Ampere Vorrichtung dafür, dass moderne Haushaltsgeräte, die über das elektrische System betrieben werden können, über ausreichend Energie verfügen. Direkter Zugang und schneller Überblick Das System wird zentral über einen CZone-Touchscreen bedient. Da die ABYC- und CE-Standards vorschreiben, dass jeder Schaltkreis sowohl mit einer Sicherung als auch mit einem Bypass ausgestattet ist, werden diese in der COI bereitgestellt. Jede ATC-Sicherung kann zwecks Abtrennung eines Schaltkreises ganz einfach herausgenommen und an einer anderen Stelle wieder eingesetzt werden, um einen Bypass herzustellen. Um die Identifizierung der einzelnen Sicherungen zu erleichtern gibt es einen Schaltkreis-Aufkleber, der nach den genauen Anforderungen eines Kunden gedruckt wird. Die Sicherungen sind mit einer Schutzabdeckung aus durchsichtigem Kunststoff versehen. Dank eines einfachen Clip-Systems kann trotzdem schnell auf sie zugegriffen werden. Rote und grüne LEDLeuchten machen den Status des Schaltkreises auf einen Blick deutlich. Die Combination Output Interface, die entweder mit einem zugehörigen CZone-Display oder mit einem multifunktionalen Display von einem unserer branchenweit führenden Integrationspartner (B&G, Furuno, Garmin, Lowrance, Simrad, Raymarine) ausgestattet ist, leitet eine neue Ära ein, denn für die immer komplexer werdenden Systeme, die heutzutage typisch für viele Anwendungen sind, bietet sie eine einfache und intuitiv zu bedienende Kontrolle. Die Combination Output Interface verfügt über mehrere Sicherungsebenen, die über die Software, die Hardware und mechanische Vorrichtungen eine ultimative Zuverlässigkeit garantieren. Das Gehäuse entspricht der IPX5-Norm zum Schutz vor eindringendem Wasser. Optional steht eine Kabelabdeckung zwecks Abdeckung der PG-Verschraubungen zur Verfügung. Zu den weiteren Merkmalen gehören leistungsstarke Pumpkanäle für eine manuelle Kontrolle, zuzüglich eines Feedbacks über den “Pumpbetrieb” über einen einzigen Kanal, ohne dass die Notwendigkeit einer zusätzlichen Verkabelung besteht. Darüber hinaus verfügt die COI über sechs digitale Schalteingänge (Scheibenwischer, Hupe usw.), acht analoge Eingänge (Startbatterie, Tankanzeigensender usw.), zwölf Niederstrom-Ausgänge (10A) (Fußraumbeleuchtung, Ankerbeleuchtung usw.) und vier Höchststrom-Ausgänge (25 A) (Bilgen- und Wasserpumpen).

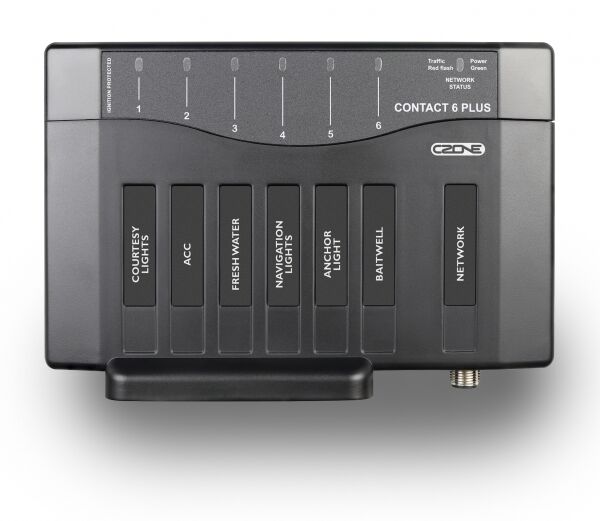

Contact 6 PLUS ist eine robuste und kostengünstige digitale Schaltungslösung auf Basis der bewährten digitalen Schaltungstechnologie von CZone. Die Lösung verfügt über sechs zündgeschützte, gesicherte 15A-Halbleiter-Ausgänge mit Stromkreisüberbrückung für Systemredundanz. Contact 6 PLUS kann mit einem bestehenden CZone-System verbunden oder autonom mit den Waterproof Keypads (den wasserdichten Folientastaturen) von CZone oder kompatiblen Multifunktions-Displays installiert werden. Contact 6 PLUS funktioniert mit Marine Kartenplottern und Multifunktions-Displays aller wichtigen Hersteller und ermöglicht die direkte Steuerung elektrischer Systeme von Ihrem Display aus, einschließlich Fehlermeldungen und Schaltkreisstatusanzeige. Merkmale Soft-Start-/Dimmfunktion. Status-LEDs für alle Ausgänge. Sehr geringe Stromaufnahme. Integrierte Timer-Funktionen für Schaltkreise wie z.B. Lebendködertanks. Spannungsüberwachung im NMEA 2000-Netzwerk. Durch den integrierten Lastabwurf können nicht erforderliche Verbraucher abgeschaltet werden, um die Nutzungsdauer der Batterie zu verlängern. Integrierte Standardkonfigurationen, die über einen DIP-Schalter ausgewählt werden können. Kostengünstiges Zusatzmodul für größere CZone-Systeme. Erkennung und Warnung bei ausgelöster Sicherung. CZone Contact 6 PLUS-System Durch Kombination von Contact 6 PLUS mit dem Waterproof Keypad und dem Smart Harness (dem intelligenten Kabelbaum) erhalten Sie ein sehr kostengünstiges digitales Schaltungssystem, das die Installationszeiten und die Kosten für Netzwerkkomponenten senkt und die Grundlage für ein robustes elektrisches System mit weniger Anschlusspunkten als bei herkömmlichen Installationen bildet. Das CZone Contact 6 PLUS-System verbraucht extrem wenig Strom und senkt damit die Anforderungen an kleine elektrische Systeme. Dennoch bietet das System wichtige Funktionen wie Timer und Lastabwurf, die zu einer längeren Batterienutzungsdauer beitragen, indem Verbraucher von sekundärer Bedeutung bei abfallender Spannung abgeschaltet werden.  Kostengünstiges digitales Schaltungssystem. Einfache Installation. Höhere Zuverlässigkeit durch weniger Anschlüsse.             Systembeispiel AUTONOM Contact 6 PLUS und das Waterproof Keypad können mit dem Smart Harness vernetzt werden, ohne dass ein vollständiges NMEA 2000-Netzwerk-Backbone erforderlich ist. Der Smart Harness ist in Zwei- und Drei-Modul-Versionen erhältlich, die sich perfekt für ein Contact 6 PLUS-Modul und ein oder zwei Waterproof Keypads mit sechs oder zwölf Schaltpositionen eignen. Kein NMEA 2000-Netzwerk-Backbone erforderlich. Kostengünstige und einfache Installation. Höhere Zuverlässigkeit durch weniger Anschlüsse. VERNETZT Contact 6 PLUS und das Waterproof Keypad sind vollständig mit NMEA 2000 kompatibel und können als kostengünstige Komponenten einer größeren CZone-Anlage mit einem vollständigen Netzwerk-Backbone eingesetzt werden. In einer vernetzten Anlage ersetzt das NMEA 2000-Backbone den Smart Harness. Kostengünstige Erweiterung einer größeren Anlage. Kompatibel mit den meisten in der Schifffahrt eingesetzten Multifunktions-Displays.

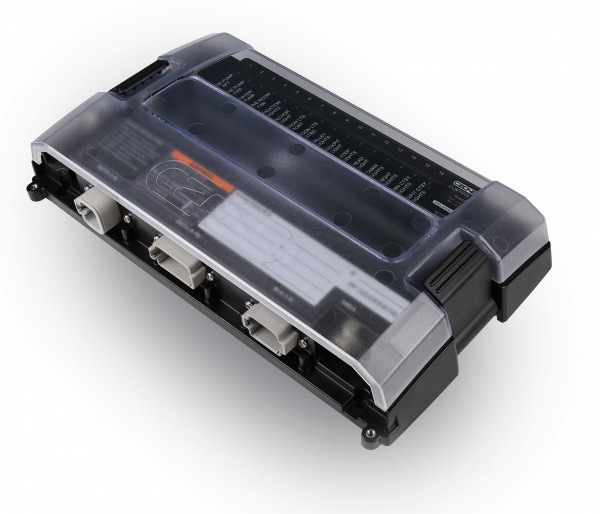

Das Control 1 Interface fasst mehrere Ein- und Ausgangsgeräte zu einem Gerät zusammen. Dies minimiert den Zeit- und Arbeitsaufwand bei der Installation, weil die Verbindungen zwischen mehreren Modulen und der erforderliche Platzbedarf reduziert wurden. Das Control 1 Interface verfügt über viele der Kernfunktionen und Vorteile des voll ausgestatteten Combination Output Interface (COI), wurde jedoch überarbeitet, um ein verbessertes Kosten-Nutzen-Verhältnis pro Kanal zu bieten. Das Control 1 Interface überzeugt durch das gleiche robuste Design wie das voll ausgestattete COI mit Gehäuseschutz nach IPX5 gegen eindringendes Wasser, vollständiger mechanischer Sicherung und Überbrückung an allen Stromkreisen. Deutsch-Steckverbinder gemäß Industriestandard ermöglichen eine zuverlässige „Plug and Play“-Installation. Das Control 1 Interface baut auf dem Portfolio der führenden digitalen Steuerungs- und Überwachungsprodukte von CZone auf. Das Control 1 Interface bietet lediglich die wesentlichen Funktionen, die für kleine Systeme erforderlich sind, es ist somit preisgünstiger und stellt sicher, dass die CZone-Vorteile für eine breitere Anwendungspalette als je zuvor verfügbar sind. Merkmale Komplettes CZone-Steuerungs- und -Überwachungssystem in einer einzigen Box. Der modulare Aufbau bietet Systemoptionen für eine breite Palette von Schiffen und Wohnmobilen. Kompatibel mit Multifunktions- und Blackbox-Kartenplotter/Fischfinder für den maritimen Bereich. Ausgestattet mit fortschrittlichen CZone-Kernfunktionen. Wettbewerbsfähiger Preis für kostensensible Anwendungen. ABYC-konforme ATC-Sicherung und mechanische Überbrückung für Redundanz. PWM-Lichtdimmung und sanfter Start. Überwachung von Tankfüllständen, Batteriespannung, Temperatur und Druck mit handelsüblichen Sensoren. Die Bilgepumpenlauferkennung ermöglicht die Pumpensteuerung und -überwachung über ein einziges Kabel. Status-LEDs für alle Ausgänge, Gleichstromversorgung und NMEA 2000. Zusätzliche Spannungsüberwachung an Gleichstromanschluss und NMEA 2000. Durch den eingebauten Lastabwurf können nicht erforderliche Belastungen abgeschaltet werden, um die Lebensdauer der Batterie zu verlängern. Über den USB-Anschluss sind die vollständige System-Firmware und Konfigurationsupdates (kein PC oder Adapter erforderlich) verfügbar. Anwendungen Mit der raschen Anpassung digitaler Schaltsysteme an den Markt für Freizeitfahrzeuge und kleinere Schiffe hat CZone ein Portfolio entwickelt, das kostengünstige digitale Steuerungs- und Überwachungslösungen umfasst. Durch das kostengünstigere Control 1 Interface kann eine größere Zahl von OEM-Kunden die Vorteile der digitalen Steuerung und Überwachung an ihre Kunden weitergeben und mehr Wert, Funktionalität und Differenzierung bieten. Allgemeine Spezifikationen Ausgangskanäle (hoch) 4 x 25 A Ausgangskanäle (niedrig) 12 x 10 A (dimmbar) Analoge Eingänge 8 Eingänge (plus- oder minusschaltend, 0-32 V), 0-1000 Ohm Widerstand, 4-20 mA Strom Kommunikationsprotokoll NMEA 2000 Ausgang NMEA 2000 PGN Füllstand, Druck, Temperatur, Batteriespannung Stromkreisüberwachung nein Stromkreisschutz ATC-Sicherung mit ausgelöster Sicherung und Sicherung in Überbrückungs-Alarmen Zusätzliche Überwachung 1x Spannungssensor am Plus-Hauptanschlussbolzen Stromkreisüberbrückung mechanischer Schutz/Überbrückung aller Ausgangskanäle Max. kontinuierlicher Strom 150 A bei 40 °C / 104 °F (Absenkung > 40 °C / 104 °F) Anschlüsse Deutsch Stromversorgung M8 (5/16”)-Stecker Plus, M6 (1/4”)-Stecker Minus Lieferspanning 9-32 V (mit LED „Spannung vorhanden“) Kreisläufe der Bilgenpumpe 4 Hochstromkanäle: integrierte manuelle Kontrolle und Erkennung der ‘laufenden Pumpe’ Schutzgrad IPx5 (montiert bei 0° +/-90°) Abmessungen (einschl. optionaler Kabelabdeckung), HxBxT 339 x 194 x 65 mm13,3 x 7,6 x 2,6 inch Gewicht 1,9 kg4,2 lb Zertifizierung CE, ABYC, NMEA, ISO8846/SAEJ1171 Ignition Protected   Technische Spezifikationen Stromverbrauch Betrieb (alle Kanäle Ein) = 100 mA bei 13,2 V / Betrieb (alle Kanäle Aus) = 75 mA bei 13,2 V

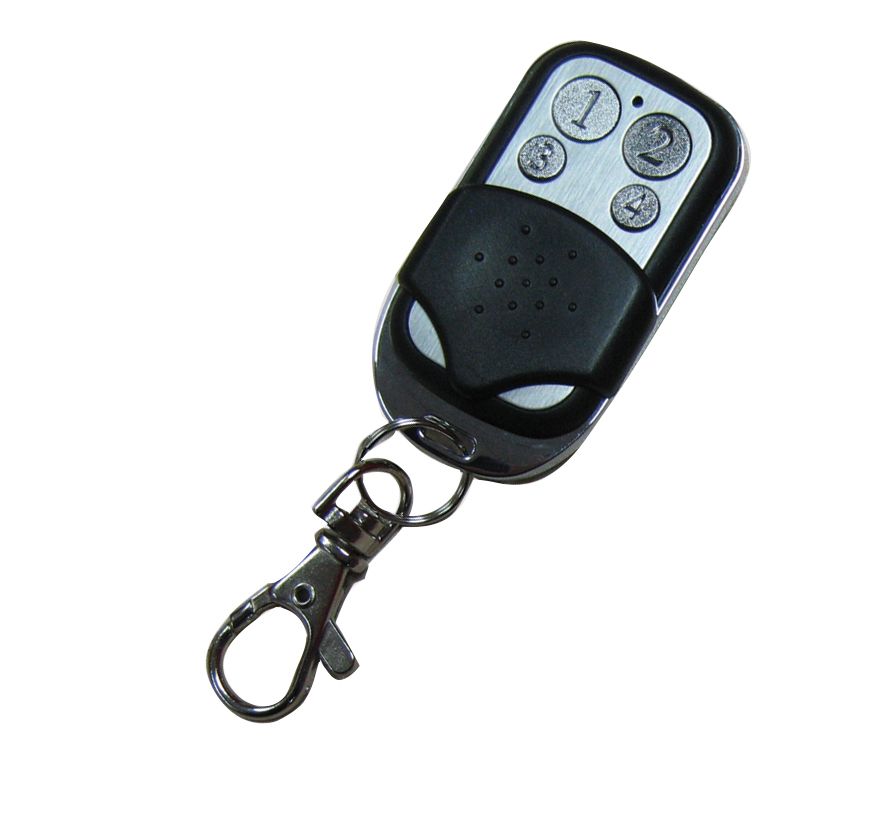

Bedienen Sie Ihre motorisierten BEP-Batterieschalter drahtlos aus einer Entfernung von bis zu 80 Metern. Steuern Sie bis zu 4 separate 5A-Stromkreise wie 701-MD / 720-MDO-Batterieschalter, Ankerlicht, Navigationslichter und Innenbeleuchtung. Keine Hebeklappen mehr zum Einschalten der Batterieschalter - alles wird jetzt über den Fernbedienungsschlüssel gesteuert. Die Steuerung der Batterie schaltet einfach vom Dock aus ein (aus / aus) Remote hat einen fortlaufenden Code für die Sicherheit

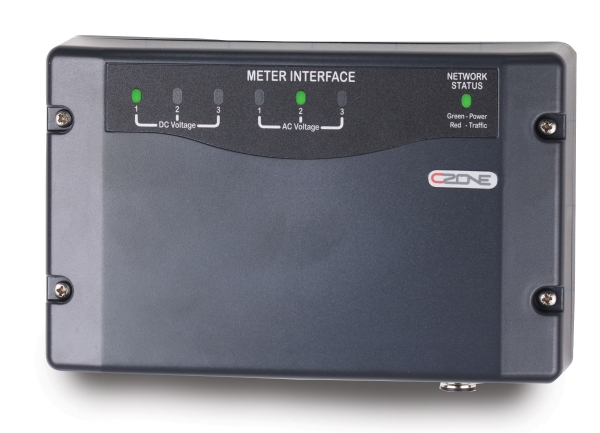

Die Meter Interface (Messgeräte-Schnitt­stelle) akzeptiert Eingänge von externen Wechselstrom- und Gleichstrom-Mess-Sensoren wie Wechselstrom- und Gleichstromspannung und Ampere, Wechselstrom in kW und Gleichstrom-Batteriekapazität in Ah und verbleibende Prozent. Alle mit benutzerdefinierbaren hohen und niedrigen Alarmanzeigen. Wechselstrom 3 x AC-Spannungseingänge (Mehrspannungssystem)  2 x AC-Stromeingänge  Berechnet die wahre RMS-Leistung Gleichstrom 3 x DC-Spannungseingänge (Mehrspannungssystem)  2 x DC-Stromeingänge  Berechnet die Batteriekapazität in Amperestunden und verbleibender Ladung in Prozent  Auflösung bei der Strommessung bis auf 0,1 A Allgemeines Ausgabe von Standard-NMEA 2000-Sätzen zur Leistungsüberwachung Hinweis: Hohe und niedrige Alarm-Ebenen sind für alle Eingänge einstellbar.

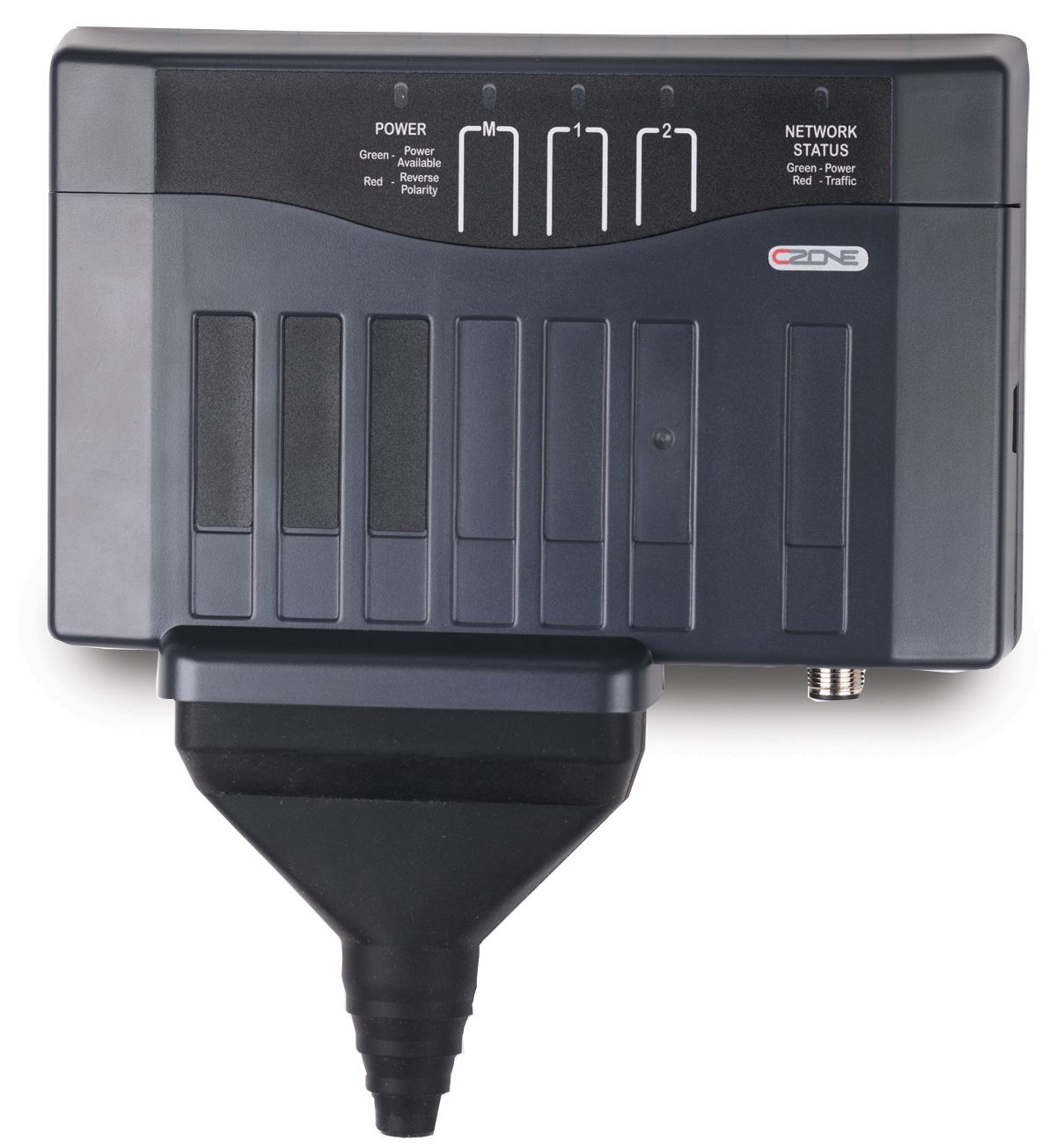

Die Motorausgangsschnittstelle (MOI) verfügt über ein Ausgangspaar zur Steuerung von Gleichstrommotoren, die eine Polaritätsumkehr erfordern, um die Richtung ihres mechanischen Betriebs zu ändern. Beispielsweise bewegt ein Gleichstrommotor für einen elektrischen Fenstermechanismus das Fenster abhängig von der Polarität der Zufuhr zum Motor nach oben oder unten. Das MOI enthält außerdem zwei Standardausgangskanäle, wie sie auf dem OI zu finden sind. Einzelmotorsteuerung und zwei normale Kanäle pro Einheit, 20 A pro Ausgang Eingebauter Schaltkreisschutz IPX5 Wassereintrittsschutz Abmessungen, BxHxT: 7-29 / 32 "x5" x1-3 / 4 "200x128x45 mm

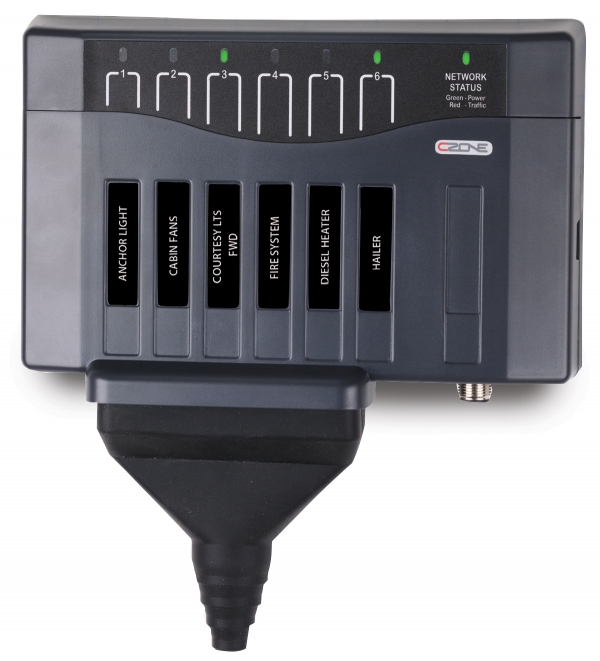

Die Output Interface (Ausgangsschnittstelle) ist ein intelligenter Ersatz für herkömmliche Schutzschalter- und Sicherungspanele. Sie verfügt über 6 leistungsstarke robuste Ausgangskanäle, welche die Stromversorgung, Kontrolle und Sicherung für einen Schaltkreis bereitstellen und weitere eingebaute Funktionen, wie Timer und Dimmer. Der Anschluss an das Gerät ist einfach: ein großer 6-Wege-Stecker ermöglicht Anschlüsse von Kabeln bis zu 16 mm2 (6AWG) oder von mehreren kleineren Leitungen. Es sind keine spezifischen Quetschverbinder und teuren Crimpzangen für Abtrennungen zum CZone-System notwendig, es reicht ein Standard-Schraubenzieher. Eine flexible Schutzabdeckung schützt die Anschlüsse vor rauen Umgebungsbedingungen. 1082-00090 4 Ebenen der Backup-Sicherung, einschl. manuelle Übersteuerung (gemäß den Anforderungen laut ABYC)  Mehrere Kanäle können zwecks Erlangung eines höheren Umschaltstroms miteinander kombiniert werden Kleines, nicht metallisches, einfach zu installierendes Gehäuse 6 x 20 Ampere Schaltkreise  Programmierbare Software “Sicherungsgrößen“  Hinweis: Hohe und niedrige Alarm-Ebenen sind für alle Eingänge einstellbar.   Allgemeine Spezifikationen Schutzgrad Schutz vor eindringendem Wasser nach IPX5 Abmessungen, HxBxT 128 x 200 x 45 mm5,0 x 7,9 x 1,8 inch   Technische Spezifikationen Stromverbrauch 12 V: 85 mA (Standby 60 mA)

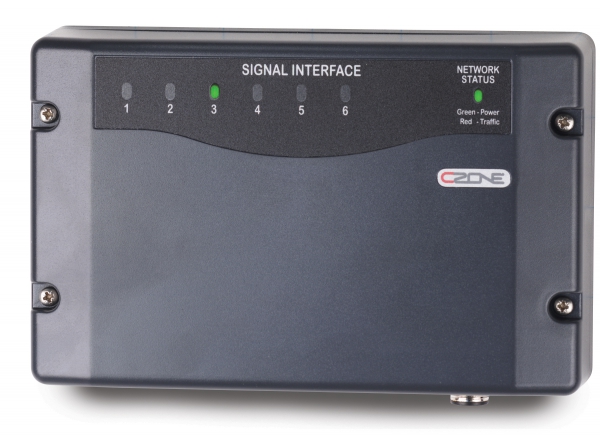

Die Signal Interface (Signal-Schnittstelle) verbindet das CZone-System mit Ihren externen Sensoren, Alarmanzeigen und Schaltvorrichtungen. Die SI ermöglicht eine intelligente automatisierte Bedienung von Schaltkreisen in Abhängigkeit vom Eingangsstatus. Akzeptiert Eingänge von herkömmlichen Schaltertypen, die zur Kontrolle der Ausgänge verwendet werden  Akzeptiert Eingänge von Schaltern zwecks Auslösung eines Alarms, z.B. Hochwasser-Schwimmerschalter  Akzeptiert Eingänge von Tanksendern nach Industrienorm (0-5 V, 10-180 Ohm, 240-33 Ohm)  Akzeptiert Eingänge von allgemeinen Spannungs- oder Widerstandssignalen, kann zur Kontrolle der Ausgänge oder zur Anzeige einer physikalischen Position verwendet werden  LED-Status-Anzeigen für jeden Eingang Ausgabe von Standard-NMEA 2000-Sätzen  Widerstandsfähiges Eingangsspektrum 0–1000 Ohms  Spannungsmesseingangsspektrum 0–34 V DC Hinweis: Hohe und niedrige Alarm-Ebenen sind für alle Eingänge einstellbar.

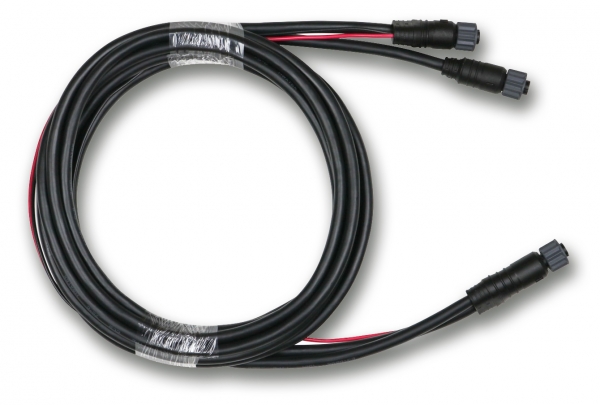

CZone verwendet als Kommunikationsschnittstellenprotokoll den Industrie-Netzwerkstandard NMEA 2000. Bei Verwendung des Smart Harness für drei Module ist in einem kleinen System kein vollständiges Netzwerk-Backbone erforderlich. Dies führt zu einer robusten, einfacheren und kostengünstigeren Anlage. Der Smart Harness kann auch unabhängig von einer CZone-Anlage eingebaut werden, wenn ein kleines Netzwerk mit drei Geräten benötigt wird. Vollständige, standardisierte Verkabelung um für eine unkomplizierte Plug & Play-Anlage. Der Smart Harness für drei Module verbindet eine Sech-Ttasten-Folientastatur der Modellreihe Waterpoof Keypad mit dem Contact 6 PLUS-Modul. Nicht erforderlich beim Anschluss an ein NMEA 2000-Netzwerk. Der Smart Harness enthält interne Netzwerkabschlüsse und stört die Funktion eines Standard-Backbones.

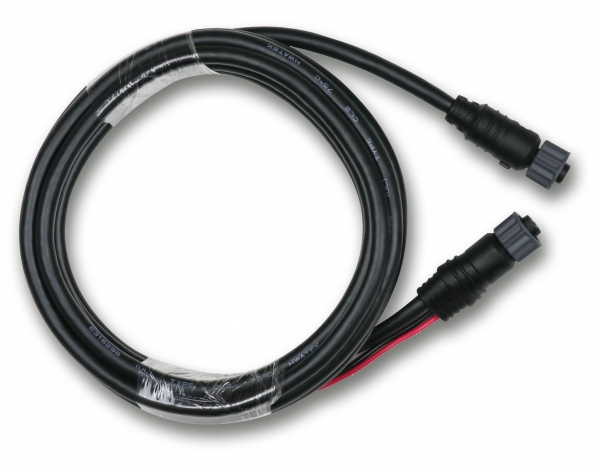

CZone verwendet als Kommunikationsschnittstellenprotokoll den Industrie-Netzwerkstandard NMEA 2000. Bei Verwendung des Smart Harness für zwei Module ist in einem kleinen System kein vollständiges Netzwerk-Backbone erforderlich. Dies führt zu einer robusten, einfacheren und kostengünstigeren Anlage. Der Smart Harness kann auch unabhängig von einer CZone-Anlage eingebaut werden, wenn ein kleines Netzwerk mit zwei Geräten benötigt wird. Vollständige, standardisierte Verkabelung für eine unkomplizierte Plug & Play-Anlage. Der Smart Harness für zwei Module verbindet eine Sechs-Tasten-Folientastatur der Modellreihe Waterpoof Keypad mit dem Contact 6 PLUS-Modul. Nicht erforderlich beim Anschluss an ein NMEA 2000-Netzwerk. Der Smart Harness enthält interne Netzwerkabschlüsse und stört die Funktion eines Standard-Backbones.

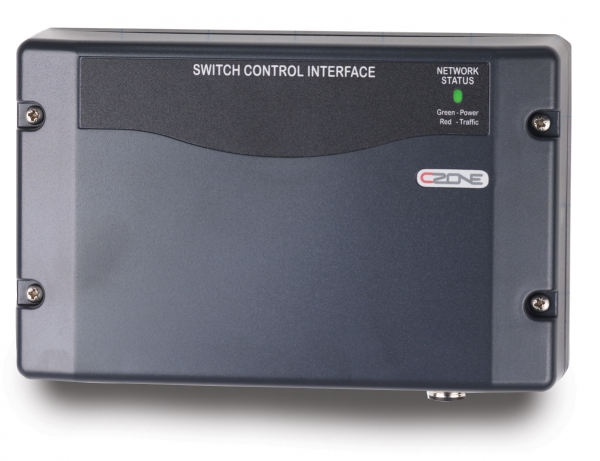

Die Switch Control Interface (Schalt­steu­erungs-Schnittstelle) dient als Schnittstelle zwischen dem CZone-Netz und den herkömmlichen mechanischen Schaltern, die den Herstellern und Benutzern vertraut sind. Die SCI verein­facht Ihre Verkabelung, unterstützt Ihre bestehende Auswahl an Schaltern, schützt vor Fehlern und ermöglicht eine Erweiterung der Installationsoptionen. 1082-00011 Einzelne Schalterposition kann mehrere OI-Kanäle kontrollieren  Verbindung zu Schaltpanelen über herkömmliches SCI-Kabel  Mehrere SCI-Schalter können einzelnen OI-Kanal kontrollieren  Ausgang für Hintergrundbeleuchtung der Schalteretikettierungen (dimmbar)  Ausgabe von eingeschalteten Systemen und Funktions-/Fehlercodes über LED oder Schaltern (dimmbar) Programmierbare Schaltertypen  8 Eingänge pro Modul (16 individuelle Kontrollvorrichtungen)  Aufeinanderfolgende Tastendruck-Funktionalität

Der AC power analyser ist ein multifunktionales Messgerät, das den AC-Strom und die AC-Spannung, die Frequenz, den Leistungsfaktor und die Leistung des Systems anzeigen kann. Darüber hinaus zeichnet er sich durch die “Wechselrichter-Kontrolle” und einen kostenlos programmierbaren “potentialfreien Kontakt” aus. Allgemeine Spezifikationen      Stromversorgung durch MasterBus ja   Abmessungen, HxBxT 80x181x28 mm 3,1 x 7,1 x 1,1 inch   Gewicht 0,53 kg 1,2 lb   Lieferumfang MasterBus cable, MasterBus Terminator, current transformer 100:5, manual     Technische Spezifikationen       Schutzklasse IP65

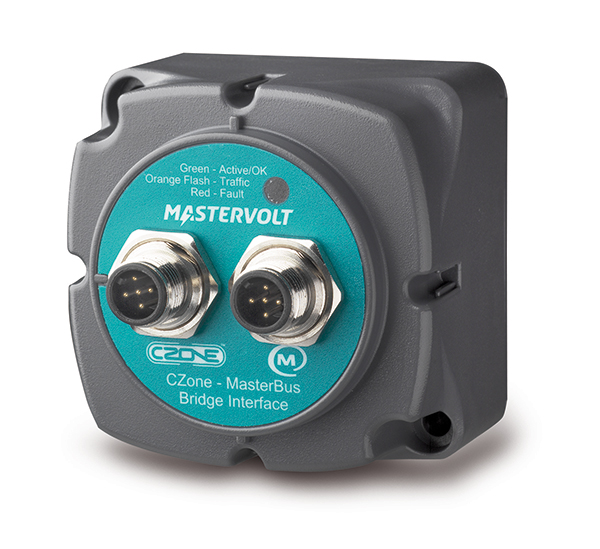

Die CZone MasterBus Bridge Interface verbindet die MasterBus- und CZone-Netze physikalisch miteinander, so dass beide Netzwerke miteinander kommunizieren und wie ein einziges Netz fungieren können. Hierdurch lassen sich die Geräte beider Netzwerke sowohl von den MasterBus- als auch von den CZone-Geräten nahtlos kontrollieren und überwachen.  Merkmale/Funktionen: Kontrolle der Mastervolt Wechselrichter und Batterielader durch CZone-Display und Schalter. Kontrolle der MasterBus-Ausgangsgeräte (Ein- und Ausschalten der Beleuchtung, Pumpen usw.). Kontrolle der CZone-Ausgangsgeräte (Ein- und Ausschalten der Beleuchtung, Pumpen usw.) über die MasterBus-Displays und -Schalter. Anzeige der durch CZone erworbenen System­informationen, wie Tankfüllstände und Leistungsniveaus, auf MasterBus-Displays - und umgekehrt. Übertragung von Alarmen zwischen beiden Systemen. Allgemeine Spezifikationen      Stromversorgung durch MasterBus nein   Abmessungen, HxBxT 69x69x50 mm 2,7 x 2,7 x 2,0 inch   Gewicht 0,145 kg 0,3 lb   Lieferumfang MasterBus Kabeladapter, MasterBus Terminator, Bedienungsanleitung     Technische Spezifikationen       Stromverbrauch 60 mA, 720 mW   DIN-Schienen-montage nein   Schutzklasse IP65

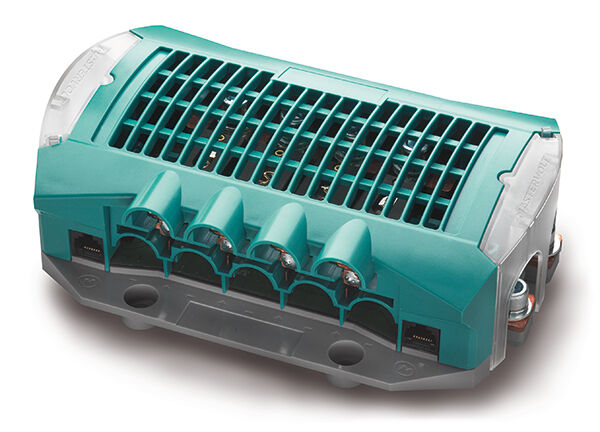

Die DC Distribution 500 ist das kleinste verfügbare Modell einer DC-Verteilung. Hiermit werden bis zu vier DC-Geräte an die DC-Gruppen angeschlossen, wie z.B. ein Batterielader, Wechselrichter, Lichtmaschine  und Solarpanele. Mit dem in der Lieferung enthaltenen Plug-& Play-Kabel kann er problemlos an das MasterBus-Netz angeschlossen werden. Durch das MasterView-Panel erhalten alle Sicherungen logische Namen, um sicherzustellen, dass Sie verständliche Fehlermitteilungen erhalten (z. B. Sicherung des Batterieladers defekt). Allgemeine Spezifikationen      Batteriespannung 12, 24 oder 48 V DC   Stromversorgung durch MasterBus nein   Abmessungen, HxBxT 150x216x65 mm 5,9 x 8,5 x 2,6 inch   Gewicht 1,2 kg 2,6 lb   Strom 300 A kontinuierlich / 500 A für 5 Minuten   Standard-Sicherungen 80, 80, 125, 160 A - ANL-Typ (abweichende Werte können separat bestellt werden)   Ersatzsicherung 125 A - ANL-Typ   Alarmfunktion Überwachung der Sicherung   MasterBus unterstützte Sprachen ENG, NL, DE, SP, IT, FRA, FIN, SWE, DEN, NOR   Lieferumfang 5 Sicherungen, Inbusschlüssel, MasterBus Terminator, MasterBus-Kabel, Schutzvorrichtungen für DC-Anschlüsse     Technische Spezifikationen       Schutzklasse IP21

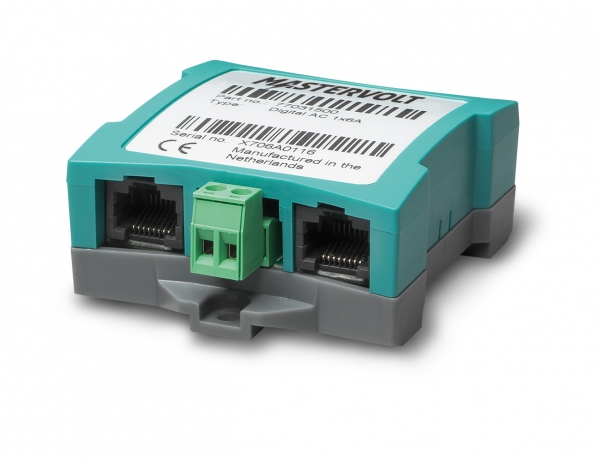

Der Digital AC 1x6A schaltet sämtliche AC-Lasten, egal wo sich diese befinden. Lasten bis zu 6 A können direkt geschaltet werden, höhere Lasten sollten über ein Relais geschaltet werden. Allgemeine Spezifikationen      Max. Relaisstrom 6 A (230 V AC single pole)   Stromversorgung durch MasterBus nein   Abmessungen, HxBxT 66x78x32 mm 2,6 x 3,1 x 1,3 inch   Gewicht 0,08 kg 0,2 lb   Lieferumfang MasterBus cable, MasterBus Terminator, manual     Technische Spezifikationen       Schutzklasse IP21

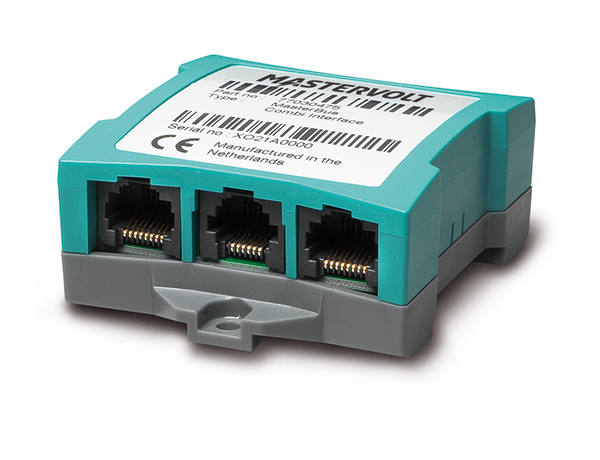

Durch diese Schnittstelle wird ein Mastervolt Mass Combi in ein MasterBus-Netz integriert und kann über ein MasterView-Panel oder einen PC bedient oder überwacht werden. Allgemeine Spezifikationen      Stromversorgung durch MasterBus ja   Abmessungen, HxBxT 66x78x32 mm 2,6 x 3,1 x 1,3 inch   Gewicht 0,08 kg 0,2 lb   Lieferumfang Interface-Anschlusskabel, MasterBus Terminator, Bedienungsanleitung     Technische Spezifikationen       Schutzklasse IP21

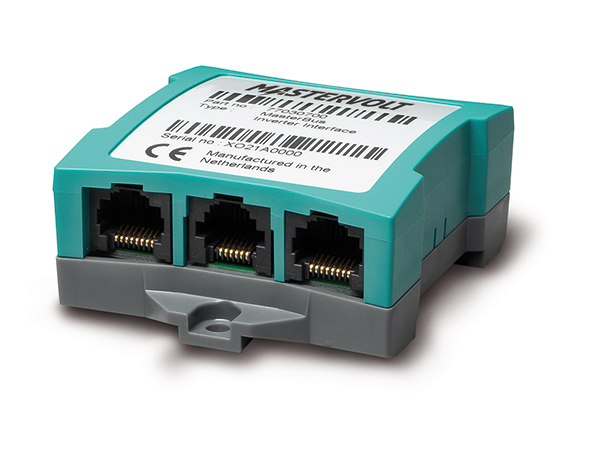

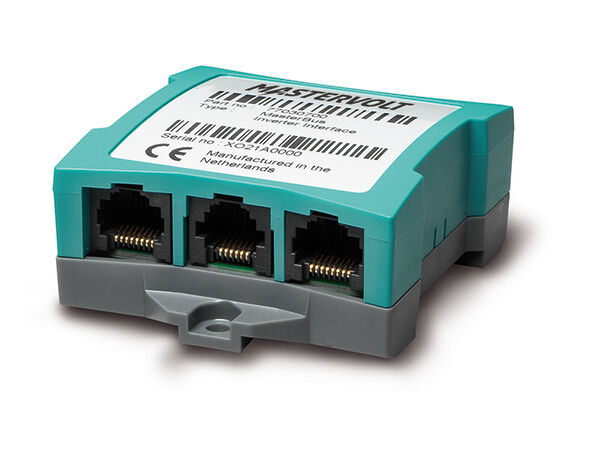

Durch diese Schnittstelle wird der Mass Sine-Wechselrichter in ein MasterBus-Netz integriert und kann über ein MasterView- Panel oder einen PC bedient sowie überwacht werden. Allgemeine Spezifikationen      Stromversorgung durch MasterBus nein   Abmessungen, HxBxT 66x78x32 mm 2,6 x 3,1 x 1,3 inch   Gewicht 0,08 kg 0,2 lb   Lieferumfang Interface-Anschlusskabel, MasterBus-Kabel, MasterBus Terminator, Bedienungsanleitung     Technische Spezifikationen       Schutzklasse IP21

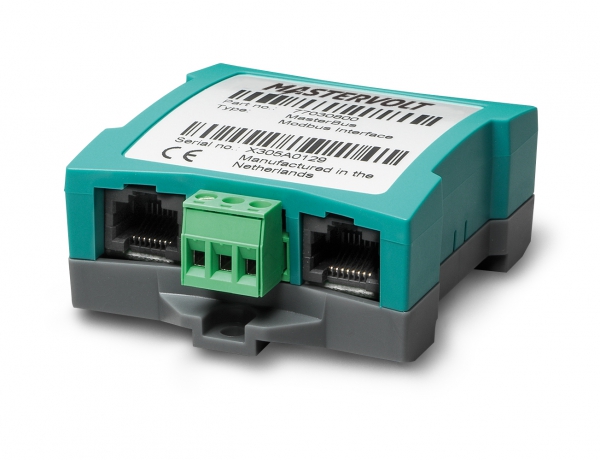

Das MasterBus Modbus Interface kann sämtliche Informationen des “geschlossenen” MasterBus-Netzes für andere Überwachungs- und Betriebssysteme mit Hilfe des Modbus-Protokolls bereitstellen. Die Modbus-Rechner hilft Ihnen bei der Einrichtung Ihrer Modbus Interface.  Allgemeine Spezifikationen      Stromversorgung durch MasterBus nein   Abmessungen, HxBxT 66x78x32 mm 2,6 x 3,1 x 1,3 inch   Gewicht 0,08 kg 0,2 lb   Lieferumfang MasterBus-Kabel, MasterBus Terminator, Bedienungsanleitung     Technische Spezifikationen       Schutzklasse IP21

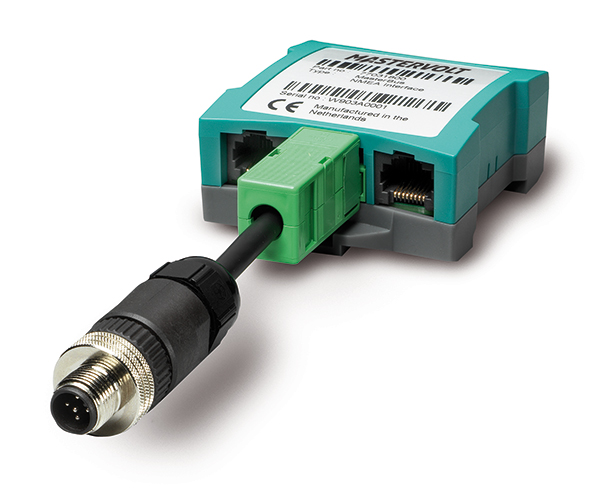

Durch die speziellen MasterBus Interfaces ist Ihr MasterBus-Netz noch vielseitiger einsetzbar. Schließen Sie mehrere Komponenten an, um Ihre MasterBus-Produkte mit Informationen zu versorgen, oder schließen Sie Produkte an, die Informationen aus dem MasterBus-Netz benötigen, wie ein NMEA2000 oder Modbus-Netz, und umgekehrt. Sämtliche Schnittstellen (und Module) können auf vielfältige Weise installiert werden, von DIN-Schienen bis zur Oberflächen-Montage. In zehn Sprachen erhältlich: Englisch, Niederländisch, Deutsch, Französisch, Spanisch, Italienisch, Norwegisch, Schwedisch, Finnisch und Dänisch.  Allgemeine Spezifikationen      Stromversorgung durch MasterBus nein   Abmessungen, HxBxT 66x78x32 mm 2,6 x 3,1 x 1,3 inch   Gewicht 0,1 kg 0,2 lb   Lieferumfang NMEA connection cable, MasterBus cable, MasterBus Terminator, manual     Technische Spezifikationen       Schutzklasse IP21

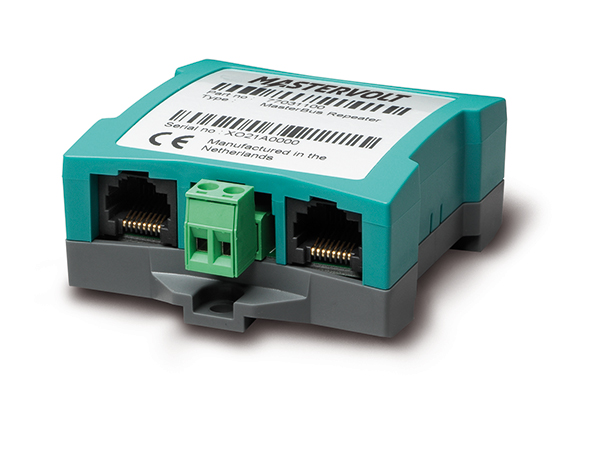

Verdoppelt die Länge Ihres MasterBus-Netzes. Allgemeine Spezifikationen      Stromversorgung durch MasterBus ja   Abmessungen, HxBxT 66x78x32 mm 2,6 x 3,1 x 1,3 inch   Gewicht 0,09 kg 0,2 lb   Lieferumfang MasterBus-Kabel, MasterBus Terminator, Bedienungsanleitung     Technische Spezifikationen       Schutzklasse IP21

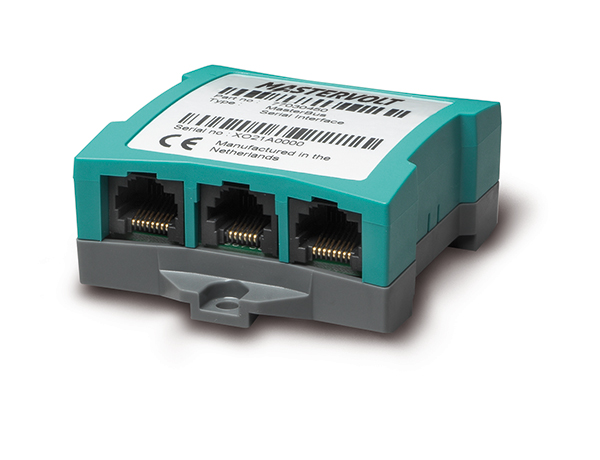

Durch das MasterBus Serial Interface werden herkömmliche Mastervolt-Produkte an den MasterBus angeschlossen. Die Daten stehen ständig zur Verfügung und ermöglichen die Konfiguration, Bedienung und Überwachung über MasterView-Panele. Geeignet für Masterlink BTM-III, Mac und Magic DC-DC-Wandler Allgemeine Spezifikationen      Stromversorgung durch MasterBus nein   Abmessungen, HxBxT 66x78x32 mm 2,6 x 3,1 x 1,3 inch   Gewicht 0,08 kg 0,2 lb   Lieferumfang Interface-Anschlusskabel, MasterBus-Kabel,     Technische Spezifikationen       Schutzklasse IP21

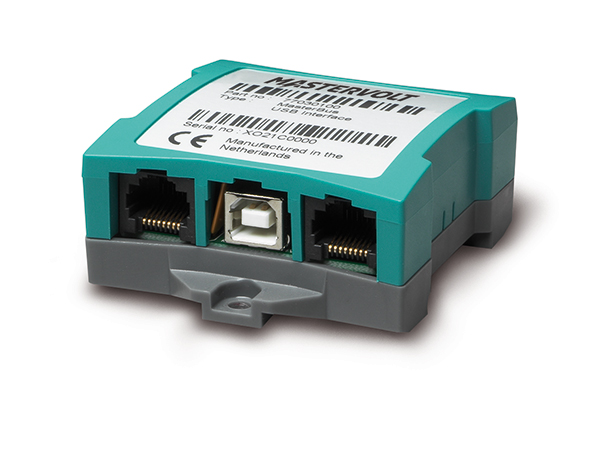

Mit dem MasterBus USB Interface können Sie Ihr MasterBus-System über Ihren PC ablesen und konfigurieren. Allgemeine Spezifikationen      Stromversorgung durch MasterBus yes (when the PC is switched on)   Abmessungen, HxBxT 66x78x32 mm 2,6 x 3,1 x 1,3 inch   Gewicht 0,08 kg 0,2 lb   Lieferumfang USB-Anschlusskabel, MasterBus-Kabel, MasterBus Terminator, Bedienungsanleitung     Technische Spezifikationen       Schutzklasse IP21

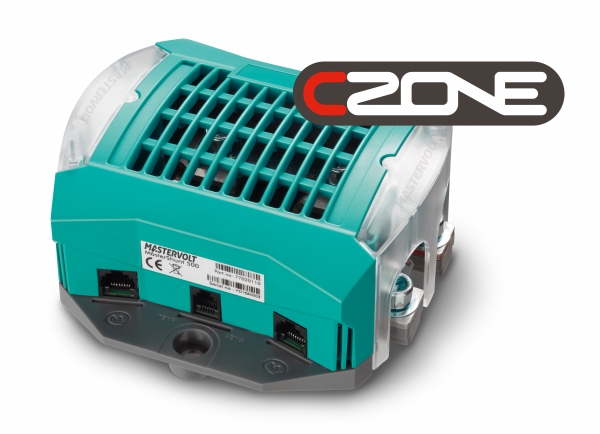

MasterShunt ist das Herzstück eines jeden batteriebetriebenen Energiesystems. Dieses integrierte Batterieüberwachungsgerät erfasst Informationen über die Batteriebank und teilt diese mit anderen MasterBus-, CZone- oder NMEA 2000-fähigen Geräten wie Batterieladegeräten, Wechselrichtern/Ladegeräten und Displays. Es ist also nicht verwunderlich, das der MasterShunt die komplette Automatisierung Ihres Systems ermöglicht und somit Ihren Komfort verbessert, die Lebensdauer der Batterie verlängert und ihre Laufzeit erweitert. Mit dem MasterShunt 500 CZone erhalten Sie sämtliche Informationen, die Sie für die Überwachung Ihrer Batteriebank sowie die Kontrolle Ihres Systems benötigen, wie Spannung, Strom, Ladestatus und verbleibende Laufzeit. Alle Informationen werden dem System durch ein einziges MasterBusKabel zur Verfügung gestellt. Durch die äußerst genaue Messung des Stromflusses über den Ladestatus kann der MasterShunt präzise die verbleibende Zeit bestimmen. Mit Hilfe programmierbarer Ereignisse und einer integrierten Echtzeituhr lässt sich Ihr System voll automatisieren. Beispiele hierfür sind, dass Ihr Generator automatisch gestartet wird wenn die Batteriebank niedrig ist, oder dass bei einer bestimmten Entladetiefe automatisch eine Warnung erzeugt wird. Das bewährte Design des MasterShunt wurde nachgerüstet, um eine noch größere Genauigkeit und bessere Kontrolle zu erhalten. Dadurch, dass der MasterShunt batteriespezifische Parameter berücksichtigt, erhält die Ablesegenauigkeit eine ganz neue Dimension. Mit dem MasterShunt 500 CZone hat man hinsichtlich des Sicherungstyps, der Leistung und des Standortes die freie Wahl. In der Lieferung des Batteriemonitors ist eine Sammelschiene enthalten, um sich in bestimmten Situationen für einen externen Sicherungschalter entscheiden zu können. Für den Fall, dass der MasterShunt in der Nähe der Batterie installiert wird, kann die Sammelschiene entweder durch eine Hauptsicherung des Typs ANL oder der Klasse T ausgetauscht werden, um Platz und Kosten zu sparen.  Merkmale MasterBus-, CZone- und NMEA 2000-Kommunikationsschnittstellen. Passend für ein CZone-System mit Setup-Tools und Konfigurationsdatei. Digitaler Shunt, der das Energiesystem mit umfassenden Informationen und historischen Daten versorgt. Sehr genaue und zuverlässige Ermittlung des Ladestatus (SOC). Der Service-Modus verhindert den Verlust gespeicherter Daten während der Wartung des Systems. Realistische und präzise Anzeige der verbleibenden Zeit. Bei höherem Strombedarf können mehrere MasterShunt-Modelle parallel installiert werden. Durch das MasterConnect-System ist der Anschluss an die DC-Verteilung ganz einfach. Unkomplizierte, einfache Installation. Freie Wahl hinsichtlich des Sicherungstyps, der Leistung und des Standortes. Für T-Sicherung und ANL-Sicherung geeignet (separate Bestellung erforderlich). Robustes Gehäuse mit Isolierung der DC-Anschlüsse. Anwendungen Anwendungen in der Schifffahrt sowie in mobilen, industriellen und infrastrukturellen Bereichen, in denen Batterien überwacht werden müssen – für eine erhöhte Zuverlässigkeit und längere Akkulaufzeit, Betriebszeit und Komfort. Kommunikation & Bedienung Kommunikationsschnittstellen MasterBus, CZone, NMEA 2000   Allgemeine Spezifikationen Stromversorgung durch MasterBus Ja, inkl. Smart MasterBus-Stromversorgung (ausgeschaltet für CZone oder NMEA 2000-Kommunikation) Batteriespannung 12, 24, 36 oder 48 V DC Strom 300 A kontinuierlich, 400 A für 10 Min., 500 A für 5 Min. und 600 A für 2 Min. Hauptsicherung Sammelschiene im MasterShunt-Lieferumfang enthalten, T-Sicherung und ANL-Sicherung müssen separat bestellt werden Stromverbrauch im Leerlauf 23 mA (normaler Betrieb), <1 mA (Stromsparmodus, MasterBus aus) Systemfunktionen Alarm, Timer, automatischer Start/Stopp für den Generator Systemangaben z.B. verbleibende Zeit, Spannung, Strom, Ladestatus Programmierbare Alarmfunktionen Warnung Niederspannung + niedriger Ladestatus, Hochspannung Abmessungen, HxBxT 150 x 150 x 65 mm5,9 x 5,9 x 2,6 inch Gewicht 0,7 kg1,5 lb Lieferumfang MasterShunt, temperatuursensor, MasterBus terminator, isolatiekap voor DC aansluitingen, 1 mtr Mastervolt-CZone dropkabel   Technische Spezifikationen Batterietypen Gel, AGM, Nasszellen, Lithium-Ionen Schutzgrad IP21
