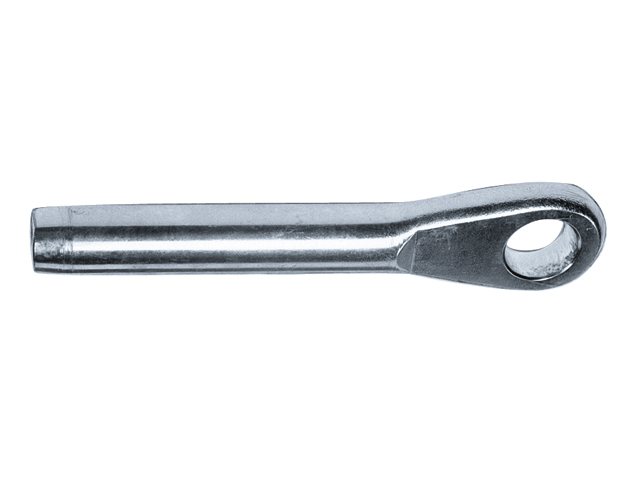

O.S. Augterminal - Edelstahl AISI 316 / A4.DBS= Durchmesser vor dem Walzen Bitte gewünschte Größe oben auswählen: ArtikelnummerDraht Ø mmØ Bolzen mmA mmB mmC mmDBS mmGewicht kgBruchlast daN 02305102 2,5 6,4 5,0 57,0 15,0 6,22 - 6,35 0,018 1200 02305103 3 6,4 5,0 55,5 15,0 6,22 - 6,35 0,017 1200 02305104 4 8,1 7,0 64,0 16,5 7,42 - 7,50 0,024 1570 02305105 5 9,6 7,5 76,0 19,5 9,00 - 9,11 0,046 2350 02305306 6 11,3 10,0 90,0 24,5 12,42 - 12,55 0,098 5100 02305106 6 12,8 10,0 86,0 24,5 12,42 - 12,55 0,104 5100 02305107 7 12,8 10,0 100,0 27,0 12,50 - 12,70 0,128 6500 02305108 8 16,2 13,6 112,5 30,5 14,07 - 14,30 0,199 8550 02305310 10 16,2 14,0 134,0 33,5 17,73 - 17,86 0,270 9400 02305110 10 19,2 16,0 137,5 36,0 17,73 - 17,86 0,331 9400

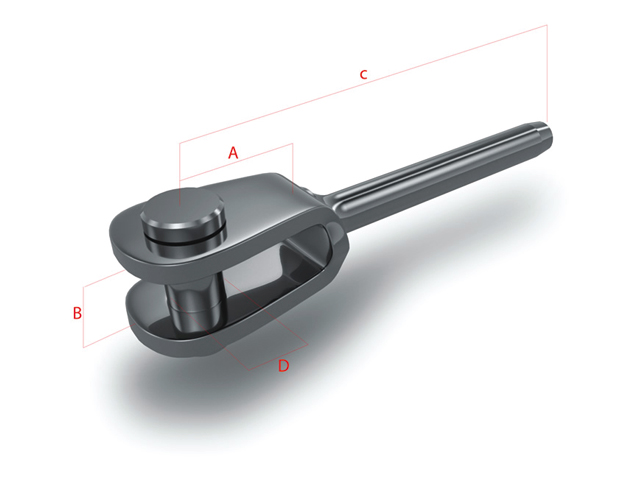

O.S. Gabelterminal Edelstahl (verschiedene Größen) Edelstahl AISI 316 / A4. Bitte gewünschten Typ oben auswählen: ArtikelnummerDraht Ø mmD mmA mmB mmC mmGewicht kgBruchlast daN 02310103 3 6,3 13,0 7,0 66,5 0,028 1089 02310104 4 8,0 17,0 8,0 78,5 0,050 1437 02310105 5 9,5 19,0 10,0 87,5 0,076 2147 02310306 6 11,0 24,0 12,0 105,0 0,150 4494 02310106 6 12,7 25,0 14,5 106,0 0,176 4494 02310107 7 12,7 25,0 14,5 116,0 0,193 5736 02310308 8 12,7 32,5 17,0 133,0 0,243 7138 02310108 8 16,0 35,0 17,0 135,0 0,344 7138 02310310 10 16,0 40,0 20,0 166,0 0,514 7847 02310110 10 19,0 45,0 20,0 170,0 0,638 7847

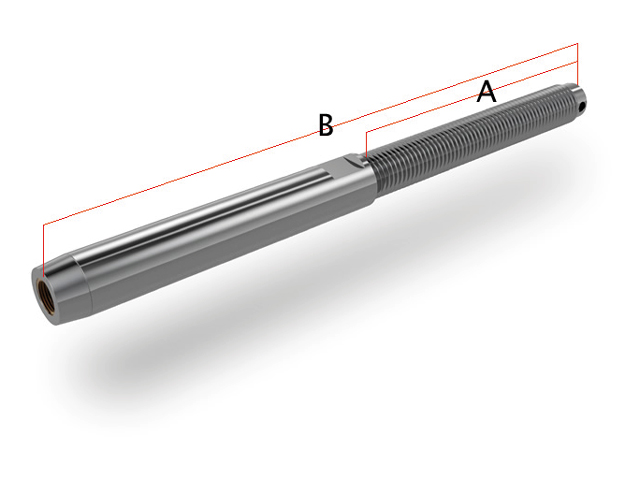

O.S. Gewinde Terminal Edelstahl. Passend für Spannschrauben. Edelstahl AISI 316 / A4, UNF Rechtsgewinde. Bitte gewünschte Größe oben auswählen: ArtikelnummerDraht Ø mmGewinde UNFA mmB mmGewicht kgBruchlast daN 02308003 3 1/4" 48 98 0,018 1200 02308004 4 1/4" 48 105 0,023 1550 02308044 4 5/16" 55 112 0,030 1550 02308005 5 5/16" 55 120 0,039 2350 02308055 5 3/8" 63 128 0,053 2350 02308006 6 3/8" 63 143 0,092 3650 02308066 6 7/16" 71 151 0,112 4750 02308007 7 7/16" 71 163 0,132 4750 02308077 7 1/2" 80 171 0,151 6400 02308008 8 1/2" 80 178 0,198 6400 02308010 10 5/8" 101 218 0,310 9430 02308110 10 3/4" 120 237 0,414 9430

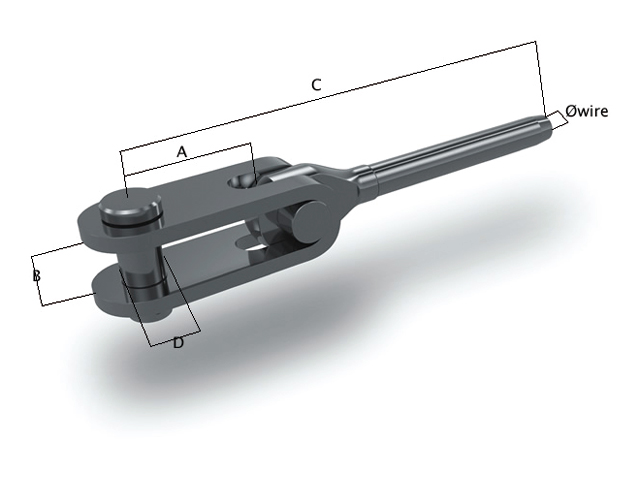

O.S. Toggle Terminal Edelstahl Edelstahl AISI 316 / A4. Bitte gewünschte Größe oben auswählen: ArtikelnummerDraht Ø mmD mmA mmB mmC mmGewicht kgBruchlast daN 02304003 3 6,3 14,0 8,0 73,0 0,04 1200 02304004 4 8,0 26,0 10,5 99,0 0,08 1550 02304005 5 9,5 29,0 12,0 114,5 0,16 2350 02304006 6 12,7 36,0 15,5 140,0 0,33 5100 02304007 7 12,7 34,5 15,5 152,5 0,34 6500 02304008 8 12,7 33,5 15,5 160,5 0,68 7800 02304009 8 15,9 35,0 18,0 167,0 0,58 8550 02304010 10 15,9 32,5 18,0 188,0 0,69 9400

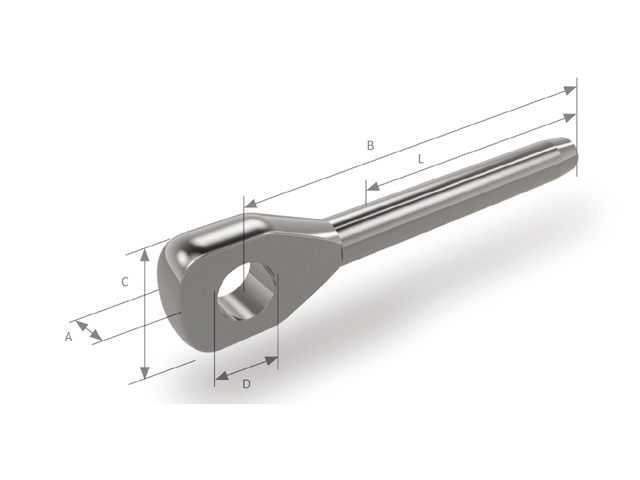

Edelstahl AISI 316. Art.-Nr. Draht Durchmesser (mm) L (mm) A (mm) B (mm) C (mm) 02.304.125 2,5 44,5 30 13 6,0 02.304.103 3,0 57,5 36 13 6,5 02.304.104 4,0 65 39 18 8,0 02.304.105 5,0 80 50 22 10,0 02.304.106 6,0 94 62 28 12,5 02.304.107 7,0 105 68 28 12,7
