Raymarine SeaTalk ng
SeaTalk ng ist der aktuelle Standard der Marine-Industrie. Alle aktuellen Raymarine MFDs sind NMEA2000 zertifiziert. Der Standard baut auf dem CAN (Control Area Network) Design auf, das von Bosch für den Automobilmarkt entwickelt wurde, natürlich mit entsprechenden Anpassungen für die Marine-Industrie.
Bei NMEA 2000 kommunizieren mehrere Datensender mit mehreren Datenempfängern über serielle Daten bei einer Geschwindigkeit von 250.000 Baud. Tipps und Tricks rund NMEA2000 / SeaTalk ng haben wir Ihnen in unserem NMEA2000 Ratgeber zusammengestellt.
Wir haben die einzelnen SeaTalk ng Kabel & Komponenten hier unterhalb in den Tab geordnet.
A06049 SeaTalkNG Spannungskabel, gerader Stecker, offenes Ende, 2m
A06070 SeaTalkNG Spannungskabel, rechtwinkliger Stecker, offenes Ende, 2m
A06028 SeaTalkNG T-Verbinder
A06064 SeaTalkNG 5-Wege-Verbinder (3x Spur, 2x Backbone)
A06030 SeaTalkNG Backbone-Verbinder
A06031 SeaTalkNG Endwiderstand
A06074 SeaTalkNG InLine Terminator (1 Seite Spur / 1 Seite Backbone)
A06032 SeaTalkNG Blindstecker
A80614 SeaTalkNG Externer Alarm mit 1m SeaTalkNG Spur-Kabel
A06033 SeaTalkNG Backbone-Datenkabel, 40 cm Länge
A06034 SeaTalkNG Backbone-Datenkabel, 1 m Länge
A06035 SeaTalkNG Backbone-Datenkabel, 3 m Länge
A06036 SeaTalkNG Backbone-Datenkabel, 5 m Länge
A06068 SeaTalkNG Backbone-Datenkabel, 9 m Länge
A06037 SeaTalkNG Backbone-Datenkabel, 20 m Länge
A06038 SeaTalkNG Spur-Verbindungskabel, 40 cm Länge
A06039 SeaTalkNG Spur-Verbindungskabel, 1 m Länge
A06040 SeaTalkNG Spur-Verbindungskabel, 3 m Länge
A06041 SeaTalkNG Spur-Verbindungskabel, 5 m Länge
A06072 SeaTalkNG Spurkabel weiß (z.B. RayStar 130) 6m
A06042 SeaTalkNG Spur-Verbindungskabel, 40 cm Länge, abgewinkelt 90°
A06081 SeaTalkNG abgewinkelt 90° auf SeaTalkNG gerade, Spur-Kabel 1m
A06077 SeaTalkNG Spur Winkeladapter für MFDs
Vorhandenes SeaTalk ng Netzwerk - Integration eines NMEA2000 micro-C Gerätes

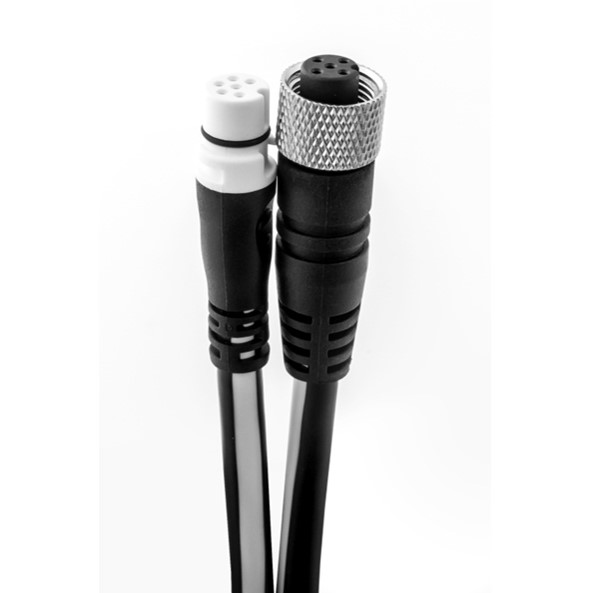

A06079 SeaTalkNG Spur Adapter-Kabel auf DeviceNet, weiblich, 120mm
A06045 SeaTalkNG Spur Adapter-Kabel auf DeviceNet, weiblich, 400 mm
A06075 SeaTalkNG Spur Adapter-Kabel auf DeviceNet, weiblich, 1m
A06080 SeaTalkNG Spur Adapter abgewinkelt 90° auf DeviceNet weiblich, 1m
A06082 SeaTalkNG (männlich) auf DeviceNet (weiblich) Adapter
A06084 SeaTalkNG (männlich, abgewinkelt 90°) auf DeviceNet (weiblich) Adapter
Vorhandenes NMEA2000 micro-C Netzwerk - Integration eines Raymarine SeaTalk Gerätes
A06078 SeaTalkNG Spur Adapter-Kabel auf DeviceNet, männlich, 120 mm
A06076 SeaTalkNG Spur Adapter-Kabel auf DeviceNet, männlich, 1m
A06046 SeaTalkNG Spur Adapter-Kabel auf DeviceNet, männlich, 1,5 m

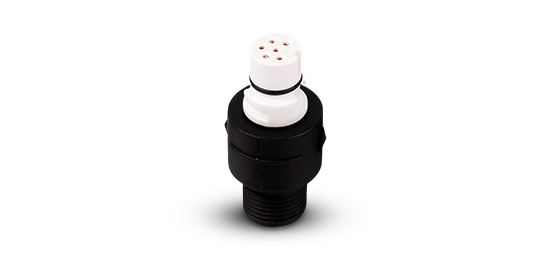

A06083 SeaTalkNG (weiblich, gerade) auf DeviceNet (männlich) Adapter
Adaption SeaTalk ng Backbone an NMEA2000 micro-C Backbone
A80674 STNG Backbone (weiblich) auf DeviceNet Backbone (männlich) Adapter 40cm
A80675 STNG Backbone (weiblich) auf DeviceNet Backbone (weiblich) Adapter 40cm
Adapter zu anderen SeaTalk Typen
A06047 SeaTalkNG Spur Adapter-Kabel auf SeaTalk1 Anschluss (3 Pin), 40 cm Länge
A06073 SeaTalkNG Spur Adapter-Kabel auf SeaTalk 1 Anschluss, 1m
A06048 SeaTalkNG Spur Adapter-Kabel auf SeaTalk² (5 Pin) Adapter, 400 mm Länge
A06043 SeaTalkNG Spur-Verbindungskabel, 1 m Länge, offenes Ende
A06044 SeaTalkNG Spur-Verbindungskabel, 3 m Länge, offenes Ende

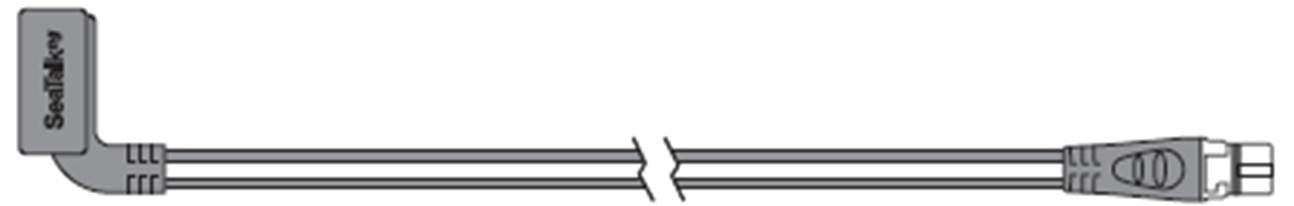

R12112 SeaTalkNG Spurkabel für ACU & SPX-Kurscomputer, 1 m
E70010 iTC-5 Instrument/Geber Konverter € 310.00 € 368.90
E70361 Micro-Talk Konverter - MicroNet auf SeaTalkNG Gateway € 300.00 € 357.00
E22158 SeaTalk1 auf SeaTalkNG Konverter Kit (1xR52131, 2xA06031, 2xA06032, 1xA06073, 1xA06049, 1xA06039)
R52131 SeaTalk1 auf SeaTalkNG Konverter, ohne Zubehör
E70196 NMEA0183 - SeaTalkNG Konverter Kit für UKW Funkgeräte (1xR52131, 2xA06031, 2xA06032, 1xA06071, 1xA06049, 1xA06039)
SeaTalkNG Spannungskabel, rechtwinkliger Stecker, offenes Ende, 2m
Raymarine SeaTalk ngSpur-Anschlusskabel für ST70 Aktivmodul, 1 m Länge, offenes Ende Zubehör A06043 Kategorie Raymarine SeaTalk ng Spur-Anschlusskabel Länge 1 m Kompatible Geräte Raymarine SeaTalk ng Netzwerke / Displays Sonstiges mit offenem Ende. Enthält nur 5 Leitungen. Die gelbe SeaTalk 1 Leitung fehlt
Raymarine SeaTalk ngSpur-Anschlusskabel für ST70 Aktivmodul, 3 m Länge, offenes Ende Zubehör A06044 Kategorie Raymarine SeaTalk ng Spur-Anschlusskabel Länge 3m Kompatible Geräte Raymarine SeaTalk ng Netzwerke / Displays Sonstiges mit offenem Ende. Enthält nur 5 Leitungen. Die gelbe SeaTalk 1 Leitung fehlt
Raymarine SeaTalk ng Adapter auf NMEA2000 (female, z.B. VOLVO), zur Verbindung NMEA2000-Netz mit SeaTalkng Backbone-Datenleitung Vorhandenes SeaTalk ng Netzwerk - Integration eines NMEA2000 Gerätes mit micro-C Anschluss Sie haben ein SeaTalk ng Datennetzwerk zum Beispiel mit einem Raymarine SeaTalk ng T-Stück oder einem 5-fach Verbinder und wollen von diesem T-Stück / 5-fach Verbinder (im Spurabgang) zu einem NMEA2000 Gerät mit micro-C (z.B. Multifunktionsdisplay) Anschluss adaptieren, dann benötigen Sie dieses Micro-C Femal Adapterkabel Kabel. Eine Seite micro-C weiblichAndere Seite SeaTalk ng Standard Spur weiß Zubehör A06045 Kategorie Raymarine SeaTalk ng Adapter Länge 0,4m Kompatible Geräte Raymarine SeaTalk ng Netzwerke / Displays Sonstiges -
Raymarine SeaTalk ng Adapter auf NMEA2000 (male, z.B. YANMAR), zur Verbindung NMEA2000-Netz mit SeaTalkng Gerät. Vorhandenes NMEA2000 micro-C Netzwerk - Integration eines Raymarine SeaTalk Gerätes Sie haben ein micro-C NMEA2000 Netzwerk mit Micro-C T-Stücken und wollen von diesem T-Stück (im Spurabgang weiblich) zu einem Raymarine SeaTalk ng Gerät (z.B. Multifunktionsdisplay) adaptieren, dann benötigen Sie dieses Micro-C Male Kabel. Eine Seite micro-C männlichAndere Seite SeaTalk ng Standard Spur weiß Zubehör A06046 Kategorie Raymarine SeaTalk ng Adapter Länge 1,5m Kompatible Geräte Raymarine SeaTalk ng Netzwerke / Displays Sonstiges -
Raymarine SeaTalk ng Adapter auf NMEA2000 (female, z.B. VOLVO), zur Verbindung NMEA2000-Netz mit SeaTalkng Backbone-Datenleitung Vorhandenes SeaTalk ng Netzwerk - Integration eines NMEA2000 Gerätes mit micro-C Anschluss Sie haben ein SeaTalk ng Datennetzwerk zum Beispiel mit einem Raymarine SeaTalk ng T-Stück oder einem 5-fach Verbinder und wollen von diesem T-Stück / 5-fach Verbinder (im Spurabgang) zu einem NMEA2000 Gerät mit micro-C (z.B. Multifunktionsdisplay) Anschluss adaptieren, dann benötigen Sie dieses Micro-C Femal Adapterkabel Kabel. Eine Seite micro-C weiblichAndere Seite SeaTalk ng Standard Spur weiß Zubehör A06075 Kategorie Raymarine SeaTalk ng Adapter Länge 1,0m Kompatible Geräte Raymarine SeaTalk ng Netzwerke / Displays Sonstiges -
Raymarine SeaTalk ng Adapter auf NMEA2000 (male, z.B. YANMAR), zur Verbindung NMEA2000-Netz mit SeaTalkng Gerät. Vorhandenes NMEA2000 micro-C Netzwerk - Integration eines Raymarine SeaTalk Gerätes Sie haben ein micro-C NMEA2000 Netzwerk mit Micro-C T-Stücken und wollen von diesem T-Stück (im Spurabgang weiblich) zu einem Raymarine SeaTalk ng Gerät (z.B. Multifunktionsdisplay) adaptieren, dann benötigen Sie dieses Micro-C Male Kabel. Eine Seite micro-C männlichAndere Seite SeaTalk ng Standard Spur weiß Zubehör A06076 Kategorie Raymarine SeaTalk ng Adapter Länge 1,0m Kompatible Geräte Raymarine SeaTalk ng Netzwerke / Displays Sonstiges -
Raymarine SeaTalk ng Adapter auf NMEA2000 (male, z.B. YANMAR), zur Verbindung NMEA2000-Netz mit SeaTalkng Gerät. Vorhandenes NMEA2000 micro-C Netzwerk - Integration eines Raymarine SeaTalk Gerätes Sie haben ein micro-C NMEA2000 Netzwerk mit Micro-C T-Stücken und wollen von diesem T-Stück (im Spurabgang weiblich) zu einem Raymarine SeaTalk ng Gerät (z.B. Multifunktionsdisplay) adaptieren, dann benötigen Sie dieses Micro-C Male Kabel. Eine Seite micro-C männlichAndere Seite SeaTalk ng Standard Spur weiß Zubehör A06078 Kategorie Raymarine SeaTalk ng Adapter Länge 0,12m Kompatible Geräte Raymarine SeaTalk ng Netzwerke / Displays Sonstiges -
Raymarine SeaTalk ng Adapter auf NMEA2000 (female, z.B. VOLVO), zur Verbindung NMEA2000-Netz mit SeaTalkng Backbone-Datenleitung Vorhandenes SeaTalk ng Netzwerk - Integration eines NMEA2000 Gerätes mit micro-C Anschluss Sie haben ein SeaTalk ng Datennetzwerk zum Beispiel mit einem Raymarine SeaTalk ng T-Stück oder einem 5-fach Verbinder und wollen von diesem T-Stück / 5-fach Verbinder (im Spurabgang) zu einem NMEA2000 Gerät mit micro-C (z.B. Multifunktionsdisplay) Anschluss adaptieren, dann benötigen Sie dieses Micro-C Femal Adapterkabel Kabel. Eine Seite micro-C weiblichAndere Seite SeaTalk ng Standard Spur weiß Zubehör A06079 Kategorie Raymarine SeaTalk ng Adapter Länge 0,12m Kompatible Geräte Raymarine SeaTalk ng Netzwerke / Displays Sonstiges -
Mit dem SeaTalk1 auf SeaTalkng Konverter können viele SeaTalk1 Geräte mit dem Raymarine SeaTalkng Netzwerk kommunizieren. Der Konverter ist kompatibel mit ST40, ST60+, Raystar 125 GPS und LifeTag Man Overboard Systemen. SeaTalk auf SeaTalk NG Konverter | Raymarine Der SeaTalk auf SeaTalkng Konverter integriert sich nahtlos in ein SeaTalkng Instrumenten-Netzwerk. Eigenschaften Einfaches Plug-and-Play mit SeaTalkng Netzwerken Funktioniert mit SeaTalk1 Instrumenten, GPS Sensoren und LifeTag Beinhaltet einen SeaTalkng Basis-Backbone Einfache Erweiterung mit Raymarine SeaTalkng Netzwerk-Komponenten Was ist im Lieferumfang? Der Konverter-Kit E22158 beinhaltet alle notwendigen Komponenten zur Verbindung mit SeaTalk1 Geräten und zum Aufbau eines SeaTalkng Basis-Backbone: SeaTalk1 auf SeaTalkng Konverter R52131 SeaTalkng Terminator (x2) A06031 SeaTalkng Blindstecker (x2) A06032 1m SeaTalk1 auf SeaTalkng Adapterkabel A06073 SeaTalkng Spannungskabel A06049 1m SeaTalkng Spurkabel A06039 Beispieldiagramm zur Integration in einem SeaTalk-ng Netzwerk
Der SeaTalk-NG Alarmsummer von Raymarine ist ein Netzwerkzubehörteil, das Alarme und Benachrichtigungstöne von kompatiblen Netzwerkgeräten wiederholt, sodass akustische Alarme auf und unter Deck gehört werden. Merkmale Leistungsstarker 100 dBm Alarmsummer Wiederholt Alarme und Benachrichtigungen von Seatalkng- und NMEA2000-kompatiblen Instrumenten, AIS-Empfängern, Autopiloten und Motorensystemen. Kompaktes, wasserdichtes Modul wiederholt Netzwerkalarme, um sicherzustellen, dass sie über Motorengeräusche, Wind, Wetter, Unterhaltung und mehr hinweg gehört werden. Einfache SeaTalkng-Netzwerkschnittstelle für Strom und Konnektivität. Keine Einrichtung erforderlich. Wasserdicht nach den Standards IPX6 und IPX7 und kann auf oder unter Deck verwendet werden. Bei Bedarf können mehrere Alarmmodule auf großen Booten installiert werden, um die Abdeckung zu erweitern. Netzwerk: SeaTalk-NG Komponente: Alarm Verbinder Typ: SeaTalk-NG Spur Verbinder Geschlecht: Männlich
Raymarine SeaTalk ng Adapter auf NMEA2000 (female, z.B. VOLVO), zur Verbindung NMEA2000-Netz mit SeaTalkng Backbone-Datenleitung Vorhandenes (oder hier neu aufzubauendes) SeaTalk ng Netzwerk - Integration eines NMEA2000 Gerätes mit micro-C Anschluss. Inkl. 5-Wege Verteiler, SeaTalk ng Spannungskabel und Endwiederständen.
Raymarine NMEA0183 - SeaTalkNG Konverter Kit für UKW Funkgeräte (1xR52131, 2xA06031, 2xA06032, 1xA06071, 1xA06049, 1xA06039)
Raymarine SeaTalk ngSpur-Anschlusskabel für ST70 Aktivmodul, 1 m Länge, offenes Ende Zubehör A06043 Kategorie Raymarine SeaTalk ng Spur-Anschlusskabel für SPX Autopiloten außer SPX-5 Länge 0,4 m Kompatible Geräte Raymarine SeaTalk ng Netzwerke / Displays Sonstiges
Mit dem SeaTalk1 auf SeaTalkng Konverter können viele SeaTalk1 Geräte mit dem Raymarine SeaTalkng Netzwerk kommunizieren. Der Konverter ist kompatibel mit ST40, ST60+, Raystar 125 GPS und LifeTag Man Overboard Systemen. SeaTalk auf SeaTalk NG Konverter | Raymarine Der SeaTalk auf SeaTalkng Konverter integriert sich nahtlos in ein SeaTalkng Instrumenten-Netzwerk. Eigenschaften Einfaches Plug-and-Play mit SeaTalkng Netzwerken Funktioniert mit SeaTalk1 Instrumenten, GPS Sensoren und LifeTag Beinhaltet einen SeaTalkng Basis-Backbone Einfache Erweiterung mit Raymarine SeaTalkng Netzwerk-Komponenten

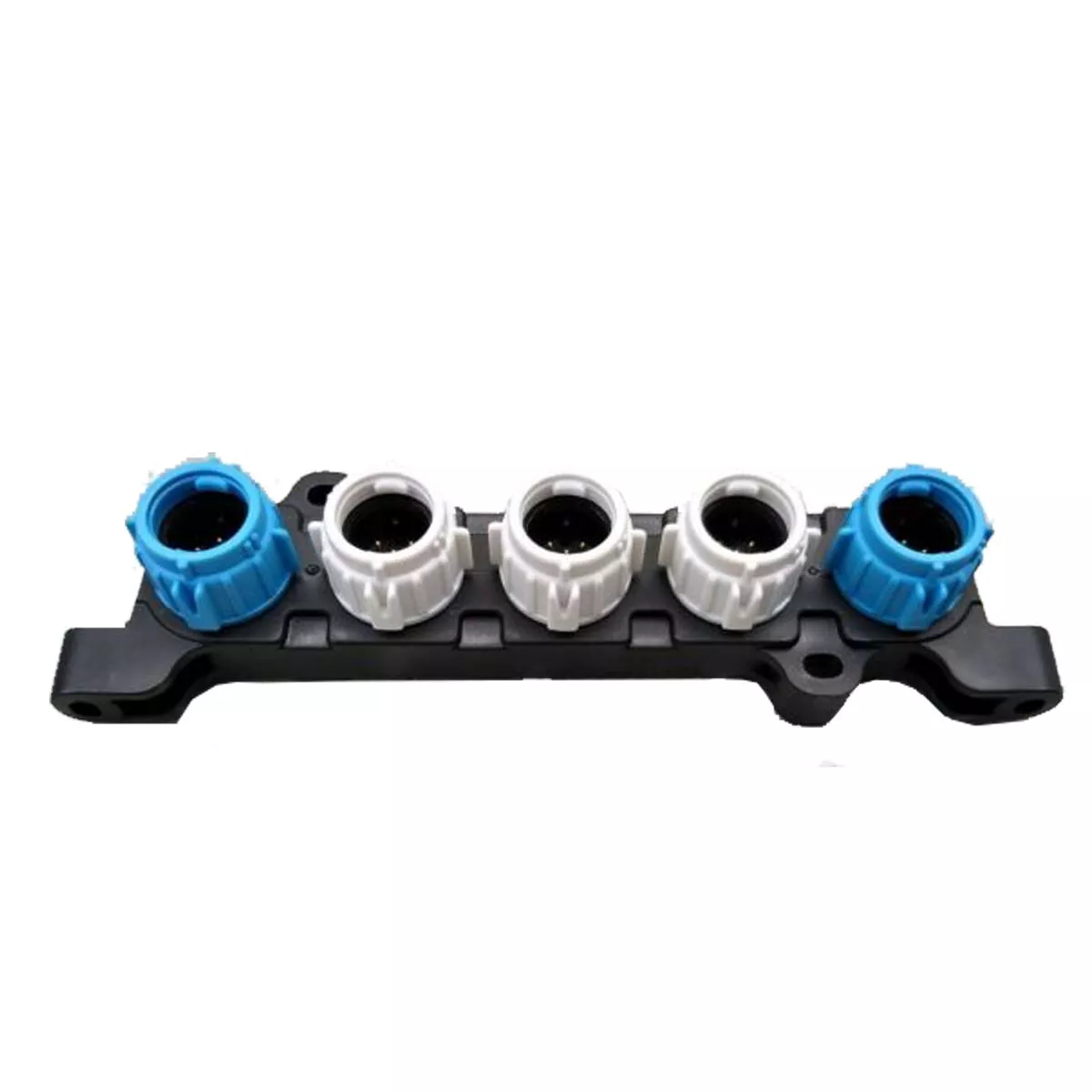

Raymarine SeaTalk ng 5-Wege Verbinder 5 männliche Ports 3 x weiß für Spur / Drop Abgänge 2 x blau für Backbone Abgänge
Adaptierung für Raymarine Netzwerk an DeviceNet micro-C Geräte NEMA2000 Geräte von anderen Herstellern. SeaTalkng (männlich) zu Devicenet NMEA2000 micro-C (weiblich) Adapter Vorhandenes SeaTalk ng Netzwerk mit ankommenden Raymarine SeaTalk ng Spurkabel (schwarz/weiß) und Anschluss eines NMEA2000 Gerätes mit micro-C Anschluss.
Aschluss von einem Raymarine Gerät mit SeaTalk ng Buchse direkt auf ein micro-C NEMA2000 System. Devicenet NMEA2000 micro-C (männlich) auf SeaTalkng (weiblich) Adapter. Zum Beispiel in folgenden Situationen: Anschluss eines Raymarine SeaTalk ng Gerätes mit SeaTalk ng Anschluss an ein micro-C Spurkabel Anschluss eines micro-C Spurkabels an einem klassischen SeaTalk ng T-Stück oder Multiverteiler
Zur Verbindung eines Raymarine SeaTalk ng Backbones mit einem DeviceNet NMEA2000 Backbone. Raymarine SeaTalk ng Backbone Seite: weiblich (Standard) NMEA2000 DeviceNet Seite: Micro-C männlich Länge: 400mm Die Anschluss Seite des Micro-C Backbones sollte also einen weiblichen Eingang haben Für die andere Anschluss Seite bitte Kabel A80675 benutzen
Zur Verbindung eines Raymarine SeaTalk ng Backbones mit einem DeviceNet NMEA2000 Backbone. Raymarine SeaTalk ng Backbone Seite: weiblich (Standard) NMEA2000 DeviceNet Seite: Micro-C weiblich Länge: 400mm Die Anschluss Seite des Micro-C Backbones sollte also einen männlichen Eingang haben Für die andere Anschluss Seite bitte Kabel A80674 benutzen
Raymarine SeaTalk ng Backbone-KabelLänge: 1m Schwarz / Blau Seite A: SeaTalk ng weiß weiblich Seite B: SeaTalk ng weiß weiblich
Raymarine SeaTalk ng Backbone-KabelLänge: 20m Schwarz / Blau Seite A: SeaTalk ng weiß weiblich Seite B: SeaTalk ng weiß weiblich
Raymarine SeaTalk ng Backbone-KabelLänge: 3m Schwarz / Blau Seite A: SeaTalk ng weiß weiblich Seite B: SeaTalk ng weiß weiblich
Raymarine SeaTalk ng Backbone-KabelLänge: 0,4m Schwarz / Blau Seite A: SeaTalk ng weiß weiblich Seite B: SeaTalk ng weiß weiblich
