Programmierung nach Kundenwunsch für den BEP Ultraschall Tanksensor Typ TS1. Definition der Tanktiefe Definition der Ausgangssignale
Mit dem Ultraschalltanksensor von BEP wird der Füllstand in einem Kraftstoff-, Wasser- oder Abwassertank durch Ultraschallwellen gemessen. Keine beweglichen Teile, also keine Gefahr von Fehlfunktionen. Der Tankgenerator kann dieses Ultraschallsignal in ein 240-33 Ohm-, 10-180 Ohm- und Vetus 10-300 (analog) Volt-Signal umwandeln, so dass es mit normalen analogen Instrumenten gelesen werden kann. Der Tankgenerator hat ein Standard-SAE-5-Loch-Muster und kann daher gegen einen vorhandenen Tankgenerator ausgetauscht werden. Geeignet für Tanks aus Kunststoff und Metall. Der Sensor sollte oben auf dem Tank installiert werden.• kompaktes Design 95 x 19 mm• SAE 5-Loch-Muster• geeignet für eine Tiefe von 2000 mm• Spannung 10 -32V• Stromaufnahme 25 mA mit 5-Volt-Geräteausgang• 2mm Genauigkeit• Umgebungstemperatur: 4°C bis 65°C• beständig gegen Benzin, Diesel, Wasser und Toilettenchemikalien Individuelle Programmierung Tank und Ausgangsignal siehe Zubehör
KUS Adapter für Tanksensor von 1 1/4'' auf SAE-5. Mit 1 1/4" Innengewinde auf normale SAE-5 Bohrlochmontage. Außen-Durchmesser: 80mm Montageadapter für S3U-Einheiten. Das Innenloch-Montagemuster ist amerikanisches SAE 5-Loch. Das Lochmuster für die Außenmontage entspricht dem europäischen Standard. Material Kunststoff
KUS Alarmgeber für Hoch- und Niedrigstand
Zuverlässige und wartungsfreie Tanktransmitter. Sehr einfach zu installieren. Die Konstruktion des KUS sorgt für eine zuverlässige Füllstandskontrolle auch unter schwierigen Bedingungen. Der S-3-Sensor ist rostfrei, isoliert und 2-polig – dies verhindert Spannungen im Tank und Korrosion.Funktioniert sowohl in Wasser- als auch in Kraftstofftanks. 1 1/4"-Gewinde.KUS stammt von einem der weltweit größten Hersteller von Sensoren und Instrumenten für die Schiffs- und Automobilindustrie. Das Werk produziert unter anderem die Wema-Instrumente und KUS ist zu 100 % mit Wema kompatibel. Bitte oben gewünschte Länge wählen. Art.-Nr. Name Gewinde Länge Widerstand 1116580 Kus Kraftstoff/Wasser ergibt 150 mm, 0–190 Ohm 1 1/4" 150,00 mm 0-190 Ohm 1116582 Kus Kraftstoff/Wasser ergibt 200 mm, 0–190 Ohm 1 1/4" 200,00 mm 0-190 Ohm 1116583 Kus Kraftstoff/Wasser ergibt 225 mm, 0–190 Ohm 1 1/4" 225,00 mm 0-190 Ohm 1116584 Kus Kraftstoff/Wasser ergibt 250 mm, 0–190 Ohm 1 1/4" 250,00 mm 0-190 Ohm 1116585 Kus Kraftstoff/Wasser ergibt 275 mm, 0–190 Ohm 1 1/4" 275,00 mm 0-190 Ohm 1116586 Kus Kraftstoff/Wasser ergibt 300 mm, 0–190 Ohm 1 1/4" 300,00 mm 0-190 Ohm 1116587 Kus Kraftstoff/Wasser ergibt 350 mm, 0–190 Ohm 1 1/4" 350,00 mm 0-190 Ohm 1116588 Kus Kraftstoff/Wasser ergibt 400 mm, 0–190 Ohm 1 1/4" 400,00 mm 0-190 Ohm 1116589 Kus Kraftstoff/Wasser ergibt 450 mm, 0–190 Ohm 1 1/4" 450,00 mm 0-190 Ohm 1116590 Kus Kraftstoff/Wasser ergibt 500 mm, 0–190 Ohm 1 1/4" 500,00 mm 0-190 Ohm 1116592 Kus Kraftstoff/Wasser ergibt 600 mm, 0–190 Ohm 1 1/4" 600,00 mm 0-190 Ohm 1116593 Kus Kraftstoff/Wasser ergibt 700 mm, 0–190 Ohm 1 1/4" 700,00 mm 0-190 Ohm 1116594 Kus Kraftstoff/Wasser ergibt 800 mm, 0–190 Ohm 1 1/4" 800,00 mm 0-190 Ohm
Das KMG-20T ist ein multifunktionales digitales Instrument, das Funktionen wie Spannung, Kraftstoffstand, Wasserstand, Wassertemperatur, Öltemperatur, Öldruck, Füllstand des Abwassertanks und Trimmung auf einem einzigen Display anzeigt. Anzeige, Daten und Instanzen lassen sich über den Touchscreen oder eine mobile App individuell einstellen. Integriert 10 verschiedene Instrumentenfunktionen. Zifferblatt in Schwarz oder Weiß erhältlich. Frontring: Edelstahl 316. Eingangssignal: Kompatibel mit NMEA 2000 und 2 analogen Eingängen (1 für Widerstand, 1 für Geschwindigkeit). Displayhelligkeit: 10–100 %. Alarmfunktion: Anpassbar (Kraftstoff, Wassertemperatur und Öldruck). Lieferumfang: 1 Meter NMEA2000-Anschlusskabel und Kabel zum Anschluss analoger Sensoren, Bedienungsanleitung. Spezifikationen: Betriebstemperatur: -30˚C ~ +85˚C Tiefe: 60 mm Stromverbrauch:
Mit diesem neuen Widerstandsteiler von KUS können Sie einen analogen Geber an zwei analoge Instrumente oder zwei analoge Geber an ein analoges Instrument anschließen. Ein analoger Geber für zwei Instrumente Wird verwendet, wenn Sie Informationen von einem Geber für zwei Instrumente wünschen. Beispiel: Der Füllstandsgeber in einem Wassertank sendet Signale an ein Instrument im Steuerstand und an ein weiteres auf der Flybridge. Zwei analoge Sensoren für ein Instrument Dies kann nützlich sein, wenn Sie zwei Tanks haben und deren kombinierten Füllstand auf demselben Instrument sehen möchten. Oder wenn ein Boot während der Fahrt krängt, wird der Tank ebenfalls geneigt und zeigt einen falschen Messwert an, wenn nur ein analoger Geber montiert ist. Wenn Sie einen weiteren analogen Geber am vorderen und hinteren Teil des Tanks montieren und mit diesem Widerstandsteiler kombinieren, erhalten Sie eine viel zuverlässigere Anzeige des Tankfüllstands. Funktioniert mit allen analogen Widerstandssensoren von KUS: Kraftstoff-, Wasser-, Abwassertank-, Temperatur- und Drucksensor. • teilt den Widerstand zwischen 0-465 Ohm • keine Kalibrierung erforderlich • 12/24 Volt • Abmessungen 57 x 51 x 21mm
SAE 5-Loch-Montage, C-Ring-Flansch für SSS/SSL-Sensoren. Material: Edelstahl Durchmesser: 54mm
Zuverlässige und wartungsfreie Tanktransmitter. Sehr einfach zu installieren. Die Konstruktion des KUS sorgt für eine zuverlässige Füllstandskontrolle auch unter schwierigen Bedingungen. Der S-3-Sensor ist rostfrei, isoliert und 2-polig – dies verhindert Spannungen im Tank und Korrosion. Ausgabe NMEA2000 - Anschluss micro-CFunktioniert sowohl in Wasser- als auch in Kraftstofftanks. 1 1/4"-Gewinde.KUS stammt von einem der weltweit größten Hersteller von Sensoren und Instrumenten für die Schiffs- und Automobilindustrie. Das Werk produziert unter anderem die Wema-Instrumente und KUS ist zu 100 % mit Wema kompatibel. Art.-Nr. Name Gewinde Länge Ausgabe 1116660 Kus Kraftstoff/Wasser ergibt 150 mm, NMEA2000 1 1/4" 150,00 mm NMEA2000 1116661 kus Kraftstoff/Wasser ergibt 200 mm, NMEA2000 1 1/4" 200,00 mm NMEA2000 1116662 Kus Kraftstoff/Wasser ergibt 225 mm, NMEA2000 1 1/4" 225,00 mm NMEA2000 1116663 Kus Kraftstoff/Wasser ergibt 250 mm, NMEA2000 1 1/4" 250,00 mm NMEA2000 1116664 Kus Kraftstoff/Wasser ergibt 275 mm, NMEA2000 1 1/4" 275,00 mm NMEA2000 1116665 Kus Kraftstoff/Wasser ergibt 300 mm, NMEA2000 1 1/4" 300,00 mm NMEA2000 1116666 Kus Kraftstoff/Wasser ergibt 350 mm, NMEA2000 1 1/4" 350,00 mm NMEA2000 1116667 Kus Kraftstoff/Wasser ergibt 400 mm, NMEA2000 1 1/4" 400,00 mm NMEA2000 1116668 Kus Kraftstoff/Wasser ergibt 450 mm, NMEA2000 1 1/4" 450,00 mm NMEA2000 1116669 Kus Kraftstoff/Wasser ergibt 500 mm, NMEA2000 1 1/4" 500,00 mm NMEA2000 1116671 Kus Kraftstoff/Wasser ergibt 600 mm, NMEA2000 1 1/4" 600,00 mm NMEA2000 1116673 Kus Kraftstoff/Wasser ergibt 700 mm, NMEA2000 1 1/4" 700,00 mm NMEA2000 1116675 Kus Kraftstoff/Wasser ergibt 800 mm, NMEA2000 1 1/4" 800,00 mm NMEA2000
Der Wandler erlaubt die Änderung von typischen Ohm-Werten der Kus und Wema Geber in beide Richtungen. Von 0-190 Ohm auf 240-33 Ohm oder Von 240-33 Ohm auf 0-190 Ohm je nachdem welchen Widerstands Wert der Geber liefert und die Anzeige erwartet. Anschluss-Schema liegt als DIN-A4 Schaltplan bei.
Wema ASC wandelt Signale von analogen Tank- oder Motorsensoren in NMEA2000 um. Dies macht es ideal für alle, die Tankfüllstands- oder Motordaten in ihrem NMEA2000-Netzwerk anzeigen möchten. Spezifikationen: • Modell: ASC-E 240-30 Ohm an NMEA2000 (1 Kanal) • Betriebstemperatur -30 bis + 75 ° C. • IP-Klasse: IP67 • LEN = 1
Wema ASC wandelt Signale von analogen Tank- oder Motorsensoren in NMEA2000 um. Dies macht es ideal für alle, die Tankfüllstands- oder Motordaten in ihrem NMEA2000-Netzwerk anzeigen möchten. Spezifikationen: • Modell: ASC-E 0-190 Ohm an NMEA2000 (1 Kanal) • Betriebstemperatur -30 bis + 75 ° C. • IP-Klasse: IP67 • LEN = 1

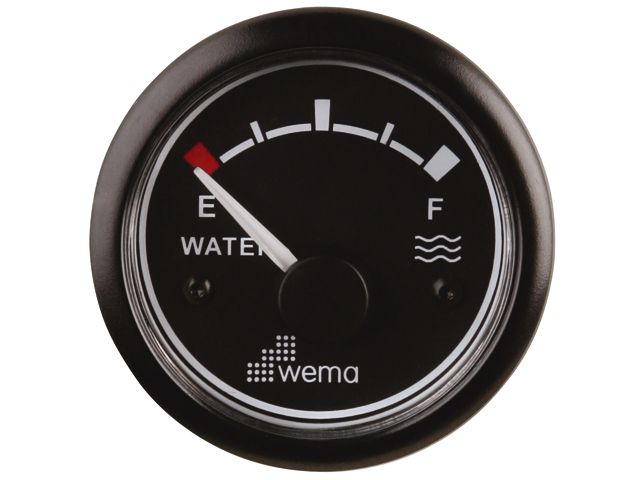

Verschiedene Typen Serie von Anzeigegeräten mit Abdeckring aus Edelstahl.Instrument Ø 58mm, Einbaumaß Ø 52mm. Bitte oben den gewünschten Typ wählen ArtikelnummerBeschreibungFarbe ZiffernblattVoltMessbereichOhm 21352100 Anzeige Wasser schwarz 12/24 0-4/4 0-190 21352200 Anzeige Wasser weiß 12/24 0-4/4 0-190 21352101 Anzeige Treibstoff schwarz 12/24 0-4/4 0-190 21352201 Anzeige Treibstoff weiß 12/24 0-4/4 0-190 21352102 Voltmeter schwarz 12 8-16V - 21352202 Voltmeter weiß 12 8-16V - 21352103 Voltmeter LED schwarz 12/24 8-32V - 21352203 Voltmeter LED weiß 12/24 8-32V - 21352104 Anzeige Schmutzwasser schwarz 12/24 0-4/4 240-33 21352204 Anzeige Schmutzwasser weiß 12/24 0-4/4 240-33 21352105 Wassertemperatur schwarz 12/24 40-120°C 300-22 21352205 Wassertemperatur weiß 12/24 40-120°C 300-22
Wema ASC wandelt Signale von analogen Tank- oder Motorsensoren in NMEA2000 um. Dies macht es ideal für alle, die Tankfüllstands- oder Motordaten in ihrem NMEA2000-Netzwerk anzeigen möchten. Mit dem ASC-4 können bis zu 4 analoge Sensoren angeschlossen werden. Spezifikationen: • Modell: ASC-4 0-190, 10-180, 240-30 oder selbst definiert (4 Kanäle) • Betriebstemperatur -30 bis + 75 ° C. • IP-Klasse: IP67 • LEN = 1
Flansch für S3H/S3 Geber1-1/4" BSP Gewinde, mit 6 Schrauben.
Für S3 Geber mit 1-1/4" BSP Gewinde Bitte gewünschten Typ wählen ArtikelnummerBeschreibung 21350255 5 Bohrlöcher Ø 5mm 21353250 5 Bohrlöcher Ø 6mm
Für S3 Geber mit 1-1/4" BSP Gewinde Material Edelstahl
Der hochauflösende NMEA2000-Sensor von Wema ist der zuverlässigste und wartungsfreieste Tanksensor auf dem Markt und steht jetzt für den direkten Anschluss an ein NMEA2000-Netzwerk zur Verfügung. Es ist auch sehr einfach zu montieren. Das Design von Wema bietet eine zuverlässige Niveauregulierung auch unter schwierigen Bedingungen. Geeignet für Kraftstoff, Wasser, Hydrauliköl, AdBlue, Ethanol und viele andere Flüssigkeiten. Standardmäßig in Längen von 150-1200 mm erhältlich. Beachten Sie unbedingt, dass dieser Sensor nur NMEA2000 Daten liefert. Dies setzt ein vorhandenes NMEA2000 Netzwerk sowie eine geeignete NMEA Anzeige von Wema oder ein kompatibles Anzeigegerät mit entsprechender Funktion voraus. Zum Beispiel einen modernen Kartenplotter oder MFD. Der Anschluss dieses Gebers an eine normale Wema Tankanzeige ist nicht möglich. Mehrere Geber im NMEA2000 Netzwerk Sofern mehrere dieser NMEA2000 Geber im Netzwerk verwendet werden sollen, also zum Beispiel ein Geber für Frischwasser und ein anderer Geber für Kraftstoff, müssen diese - einmalig durch uns - programmiert werden. Dabei werden die NMEA2000 Instanzen sowie die Protokoll Nummer geändert, so dass beide Geber unabhängig angesprochen bzw. ausgelesen werden können. Spezifikationen: Sensorlänge 150-400 mm: 10 mm Auflösung (bitte oben wählen) Sensorlänge 450-1200 mm: 16 mm Auflösung (bitte oben wählen) Material: Edelstahl Ausgangssignal: NMEA2000 Kabel & Stecker: 990 mm +/- 30 mm mit NMEA2000 Micro-Stecker Betriebstemperatur -40 ° C bis + 85 ° C. Stromversorgung: 12 V über das NMEA Backbone Loch-Ausschnitt: BSP R 1 ¼ " IP-Klasse: IP65 Außendurchmesser des Außenkopfes: 56 mm Höhe des Wandlerkopfes über dem Tank: 27 mm LEN: 1
Der hochauflösende NMEA2000-Sensor von Wema ist der zuverlässigste und wartungsfreieste Tanksensor auf dem Markt und steht jetzt für den direkten Anschluss an ein NMEA2000-Netzwerk zur Verfügung. Es ist auch sehr einfach zu montieren. Das Design von Wema bietet eine zuverlässige Niveauregulierung auch unter schwierigen Bedingungen. Geeignet für Kraftstoff, Wasser, Hydrauliköl, AdBlue, Ethanol und viele andere Flüssigkeiten. Standardmäßig in Längen von 150-1200 mm erhältlich. Beachten Sie unbedingt, dass dieser Sensor nur NMEA2000 Daten liefert. Dies setzt ein vorhandenes NMEA2000 Netzwerk sowie eine geeignete NMEA Anzeige von Wema oder ein kompatibles Anzeigegerät mit entsprechender Funktion voraus. Zum Beispiel einen modernen Kartenplotter oder MFD. Der Anschluss dieses Gebers an eine normale Wema Tankanzeige ist nicht möglich. Mehrere Geber im NMEA2000 Netzwerk Sofern mehrere dieser NMEA2000 Geber im Netzwerk verwendet werden sollen, also zum Beispiel ein Geber für Frischwasser und ein anderer Geber für Kraftstoff, müssen diese - einmalig durch uns - programmiert werden. Dabei werden die NMEA2000 Instanzen sowie die Protokoll Nummer geändert, so dass beide Geber unabhängig angesprochen bzw. ausgelesen werden können. Spezifikationen: Sensorlänge 150-400 mm: 10 mm Auflösung (bitte oben wählen) Sensorlänge 450-1200 mm: 16 mm Auflösung (bitte oben wählen) Material: Edelstahl Ausgangssignal: NMEA2000 Kabel & Stecker: 990 mm +/- 30 mm mit NMEA2000 Micro-Stecker Betriebstemperatur -40 ° C bis + 85 ° C. Stromversorgung: 12 V über das NMEA Backbone Loch-Ausschnitt: Standard SAE 5-Loch-Bild IP-Klasse: IP65 Außendurchmesser des Außenkopfes: 56 mm Höhe des Wandlerkopfes über dem Tank: 27 mm LEN: 1
Die Instrumente haben Edelstahlkurven und gewölbtes Glas, was ein sehr exklusives Erscheinungsbild ergibt. Einfache Verbindung zu einem NMEA2000-Netzwerk. Modell: Wassertank Farbe: schwarz oder weiß oben im Dropdown wählbar Achtung Nur mit NMEA2000 Daten verwendbar. Sie benötigen die NMEA2000 Geber von WEMA sowie ein korrekt aufgebautes NMEA2000 Netzwerk Spezifikationen: Modell: Silverline-Instrument mit rostfreiem, säurebeständigem, abgerundetem Rand Eingangssignal: NMEA2000 Kabel & Stecker: 1000 mm +/- 30 mm mit NMEA2000 Micro-Stecker Blaue Hintergrundbeleuchtung Betriebstemperatur -25 bis + 70 ° C. Wasserdicht, IP67 Beständig gegen Ozon, UV und Salzwasser. Vollständig korrosionsgeschützt Stromversorgung: 12 V. Leistungsaufnahme: 140 mA Lochmaß: 52 mm Außenmaße: 56 mm Tiefe: 60 mm LEN: 1
Merkmale Übersicht Edelstahl AISI 316 / A4. 12/24V, 1-1/4" BSP Gewinde. Flansch-Ø 55mm, mit 0,50m Kabel. EU Standard Widerstand 0-180 Ohm. Identifikation siehe Beispielbild: S3 - Serie S3 350 - Länge 350mm (hier im Dropdown frei wählbar) Fertigungsdatum 0-190 - Ohmzahl für Instrument Bitte oben gewünschten Typ wählen Artikelnummer Beschreibung 21345115 150mm 21345120 200mm 21345125 250mm 21345130 300mm 21345135 350mm 21345140 400mm 21345145 450mm 21345150 500mm 21345155 550mm 21345160 600mm 21345165 650mm 21345170 700mm 21345180 800mm 21345190 900mm 21345210 1100mm 21345220 1200mm
Edelstahl AISI 316 / A4. 12/24V, 1-1/4" BSP Gewinde.Flansch-Ø 55mm, mit 0,50m Kabel.US Standard Widerstand 240-30 Ohm. Bitte gewünschten Typ oben wählen ArtikelnummerBeschreibung 21345320 200mm 21345325 250mm 21345330 300mm 21345335 350mm 21345340 400mm
VDO Anschluss, mit 0,50m Kabel.12/24V, Edelstahl AISI 316 / A4.EU Standard Widerstand 0-190 Ohm. Bitte gewünschten Typ oben auswählen ArtikelnummerBeschreibung 21347150 150mm 21347175 175mm 21347200 200mm 21347225 225mm 21347250 250mm 21347275 275mm 21347300 300mm 21347350 350mm 21347400 400mm 21347450 450mm 21347500 500mm 21347550 550mm 21347600 600mm 21347650 650mm 21347700 700mm 21347750 750mm 21347800 800mm 21347850 850mm 21347900 900mm 21347950 950mm 21348000 1000mm
VDO Anschluss, mit 0,50m Kabel.12/24V, Edelstahl AISI 316 / A4.US Standard Widerstand 240-30 Ohm Bitte oben gewünschten Typ auswählen ArtikelnummerBeschreibung 21348120 200mm 21348125 250mm 21348130 300mm 21348135 350mm 21348140 400mm
