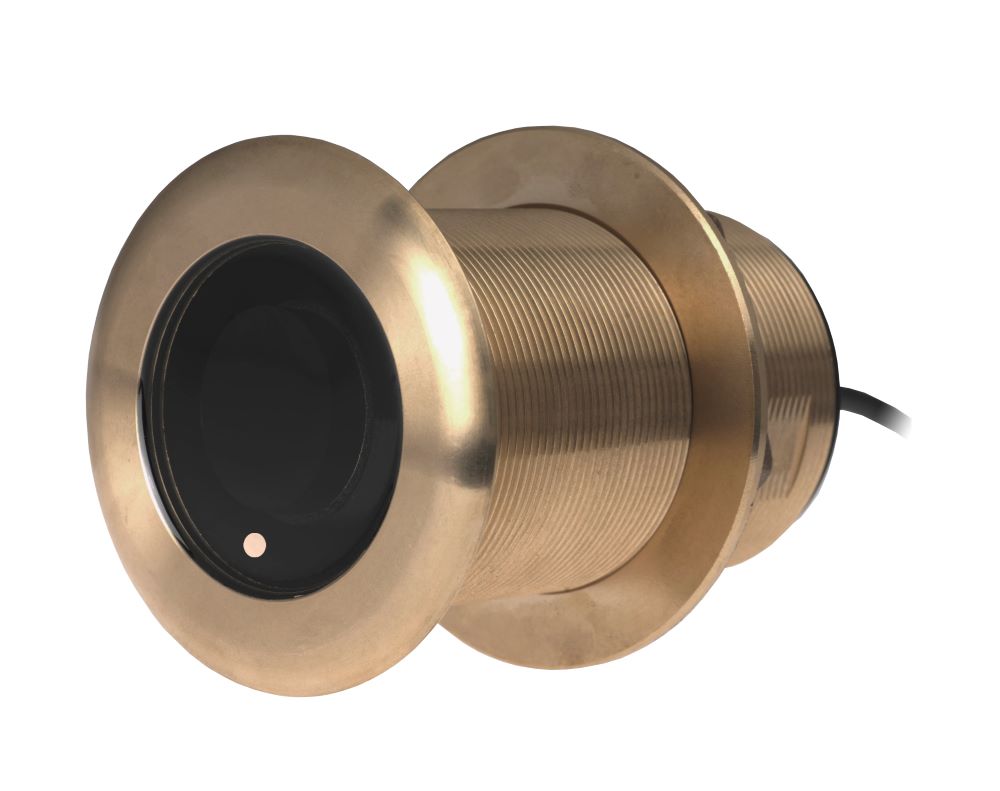

Raymarine Airmar B60, 12°, Bronze-Durchbruchgeber für Tiefe & Temperatur, 8-pin, 600 Watt Material Bronze Leistung (RMS) 600 W Max. Tiefe (Fuß) 1.200 (L) / 700 (H) Frequenz (KHz) 50 / 200 Abstrahlwinkel 45° / 12° Aufzeichnungen Tiefe / Temperatur Rumpfmaterial Glasfaser / Holz Kabellänge (Fuß/m) 33 / 10 Aufkimmungswinkel 8 - 15° Notizen Die verschiedenen gekimmten Elementkonfigurationen mit niedrigem Profil beim B60 bieten eine eingebaute Rumpfkimmungskompensation, wodurch die Notwendigkeit eines Anpassblocks entfällt. Diese Bronze-Durchbruchgeber sind ideal für Holz- oder GFK-Rümpfe.

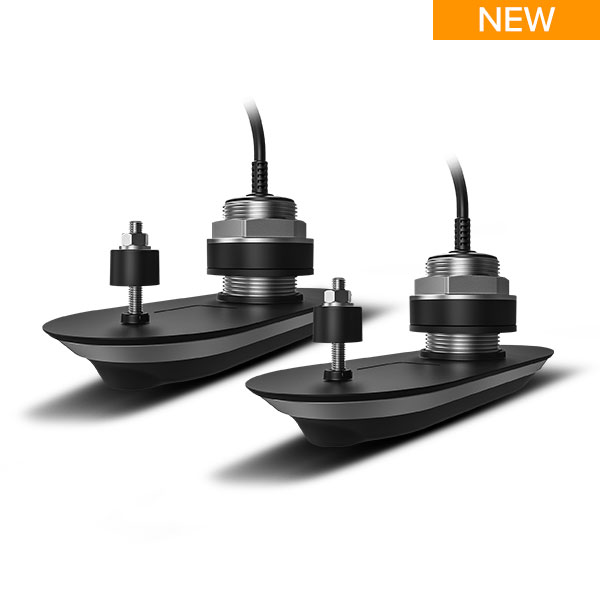

Mit dem Edelstahl-Durchbruchgeber-System RV-412, das für Innenbord- und Außenbordmotorboote entwickelt ist, können Sie Strukturen leicht identifizieren und Fische dank der lebensnahen Klarheit des RealVision-3D™-Sonars einfach lokalisieren. Das RV-412-System ist ein 4-Kanal, Breitband-CHIRP-Geber mit DownVision™ und SideVision™, Hochfrequenz-CHIRP und RealVision-3D™-Sonar für den Fischfang. Der Geber verfügt zudem über ein eingebautes Kurs/Lage-Referenzsystem (AHRS), das die Sonarbilder stabilisiert und die Schiffsbewegung automatisch kompensiert. Genießen Sie kristallklare Bilder bei Wellen, starkem Seegang und beim Manövrieren. Das RV-412-System verfügt auch über einen integrierten schnell reagierenden Wassertemperatursensor, der schnelle und genaue Messwerte bereitstellt. Das Edelstahl-Durchbruchgeber-Paket RV-412 von Raymarine enthält ein RealVision-3D-Geberpaar mit internem Offset, um die Aufkimmungswinkel des Rumpfes von 6° bis 18° anzupassen. Dadurch sind Anpassungsblöcke vollkommen unnötig. Das flache Design bewegt sich mühelos ohne Ziehen oder Hohlraumbildung durch das Wasser. Dies RV-412-System funktioniert sogar hervorragend bei Booten mit Anhänger. Das RV-412-System verfügt über einen robusten Durchbruchgeber-Körper aus Edelstahl, der für Glasfaser-, Holz- oder Metallrümpfe geeignet ist. Ein Geber sendet und empfängt nach Backbord und nach unten, der andere nach Steuerbord und nach unten, um eine volle 180° Unterwasser-Abdeckung auch für Boote mit tiefen Kielen oder anderen Unterwasserdächern sicherzustellen. Geber verfügt über eine 2-Meter - Anschluss und die Gesamt Kabellänge bei vollständig montiert ist 10 m (33 Fuß). Edelstahl-Backbordgeber-Reihe RV-412P mit 2-Meter-Kabel Kunststoff-Steuerbordgeber-Reihe RV-412S mit 2-Meter-Kabel RealVision-3D-Geber-Y-Kabel RealVision-3D-Geber-Verlängerungskabel 8 Meter (26 Fuß) Antirotationsschrauben-Satz Installationsanleitung Gesamtübersicht der REALVISION-3D-Geber REALVISION-3D-GEBER – SPEZIFIKATIONEN Modell RV-100 RV-200 RV-300 RV-212 RV-220 RV-312 RV-320 Art.-Nr. A80464 A80465 A80470 T70318 T70319 T70320 T70321 Installation Spiegelheckmontage Durchbruchmontage Material Kunststoff Bronze Kunststoff Bronze Bronze Kunststoff Kunststoff Belastbarkeit (RMS) - Max. Tiefe (Fuß) 3D: 300 | Sicht nach unten: 600 | Backbord: 300 | Steuerbord: 300 | Kegel: 900 Frequenz (KHz) RealVision | High CHIRP Strahlbreite (L/H) 3D: 180° | Nach unten: 60° | Kegel: 25° Aufzeichnungen Tiefe und Temperatur Genehmigtes Rumpfmaterial Glasfaser | Holz | Metall Glasfaser | Holz Glasfaser | Metall Glasfaser | Holz Glasfaser | Holz Glasfaser | Metall Glasfaser | Metall Kabellänge (Fuß/m) 26 / 8 26 / 8 26 / 8 33 / 10 33 / 10 33 / 10 33 / 10 Unterstützte Aufkimmung /Geberwinkel 0 - 90° Spiegelheck 0 - 5° Aufkimmung 0 - 5° Aufkimmung 5 - 15° Aufkimmung 15 - 25° Aufkimmung 5 - 15° Aufkimmung 15 - 25° Aufkimmung
Flush Mount Rahmen ST60 Plus mit Flush-Mount Abdeckkappe A25005-P Zubehör A25003-P Kategorie ST60 Plus Montagen Länge x Breite ST60 Plus Maße Kompatible Geräte Raymarine ST 60 Plus Instrumente Sonstiges inkl. Abdeckkappe A25005-P

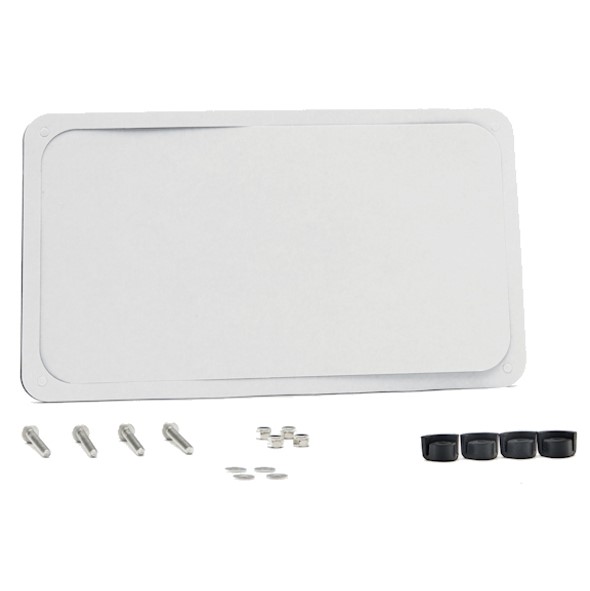

Das Montage Set für den Pultaufbau Element 12 besteht aus: Schaumstoff Dichtrahmen Schrauben Muttern Unterlegscheiben 4 geänderten Abdeckkappen Gleichwohl nutzbar für Raymarine Element 12 S und Element 12 HV
Das Montage Set für den Pultaufbau Element 7 besteht aus: Schaumstoff Dichtrahmen Schrauben Muttern Unterlegscheiben 4 geänderten Abdeckkappen Gleichwohl nutzbar für Raymarine Element 7 S und Element 7 HV
Das Montage Set für den Pultaufbau Element 9 besteht aus: Schaumstoff Dichtrahmen Schrauben Muttern Unterlegscheiben 4 geänderten Abdeckkappen Gleichwohl nutzbar für Raymarine Element 9 S und Element 9 HV
Raymarine Element HV Hyper Vision Geberverlängerungskabel 4 m
Ersatzmotor für den Raymarine ST4000 MKII Radantrieb Art.-Nr.BeschreibungAnzahl03043CAP 1nF 100Vdc RADIAL321120SCREW M3x5 POZI PAN HD1240472.5 X 8MM MDP SPIROL PIN13012-048-ESUN GEAR(4001WD)140095-1FOAM INSERT(120mmx120mmx25mm)242022LOCTITE 414144434-1INST.PCB CARTON14455750.8X50.8 THERMAL TRANSFER11013847MABUCHI MOTOR 10V DC1

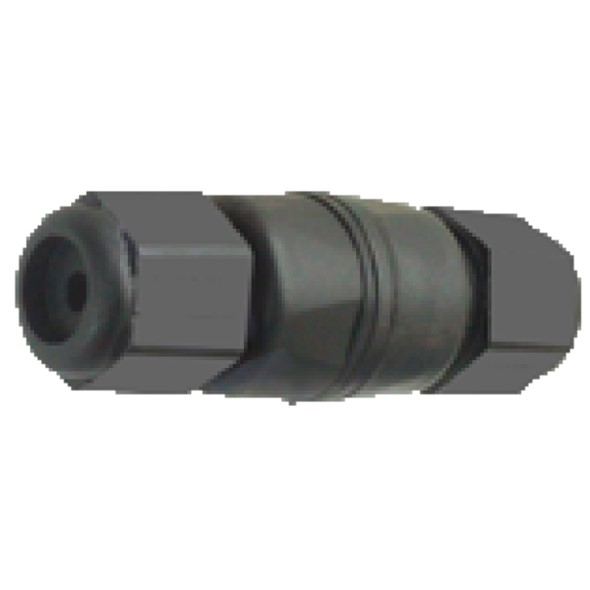

Ethernet Verbinder (RJ45 auf RJ45) ohne gedrehte Leitungen
Ergänzende Montage für die Raymarine Sensoren RayStar 150, EV1 Sensor sowie das MicroTalk Gateway

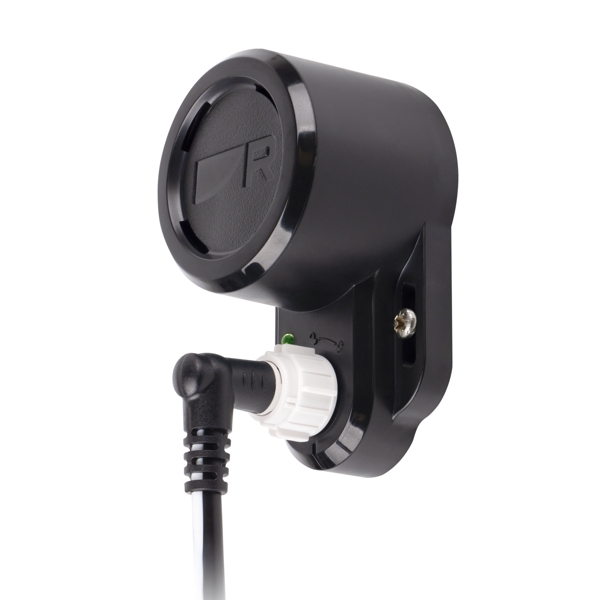

Der SeaTalk-NG Alarmsummer von Raymarine ist ein Netzwerkzubehörteil, das Alarme und Benachrichtigungstöne von kompatiblen Netzwerkgeräten wiederholt, sodass akustische Alarme auf und unter Deck gehört werden. Merkmale Leistungsstarker 100 dBm Alarmsummer Wiederholt Alarme und Benachrichtigungen von Seatalkng- und NMEA2000-kompatiblen Instrumenten, AIS-Empfängern, Autopiloten und Motorensystemen. Kompaktes, wasserdichtes Modul wiederholt Netzwerkalarme, um sicherzustellen, dass sie über Motorengeräusche, Wind, Wetter, Unterhaltung und mehr hinweg gehört werden. Einfache SeaTalkng-Netzwerkschnittstelle für Strom und Konnektivität. Keine Einrichtung erforderlich. Wasserdicht nach den Standards IPX6 und IPX7 und kann auf oder unter Deck verwendet werden. Bei Bedarf können mehrere Alarmmodule auf großen Booten installiert werden, um die Abdeckung zu erweitern. Netzwerk: SeaTalk-NG Komponente: Alarm Verbinder Typ: SeaTalk-NG Spur Verbinder Geschlecht: Männlich

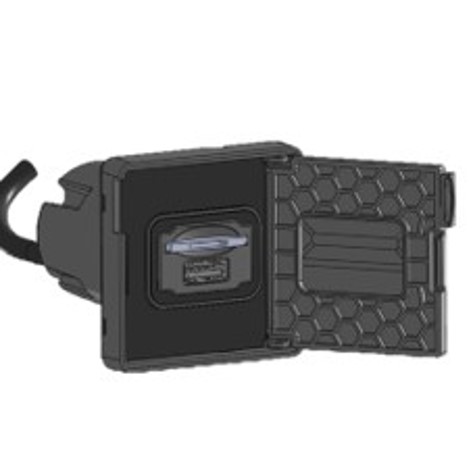

Externer Kartenleser (microSD) zum Anschluss an Raymarine Geräte mit USB Anschluss. Ermöglicht einen bequemen Wechsel der Navigationskarten bei Geräten mit rückseitigen Kartenschächten.
Bezeichnung Raymarine Dragonfly 4 DV, DVS, Pro und 5 DVS und Pro Flush Mount Kit Rubrik Halterungen & Einbau Farbe Grau Sonstiges - Kompatibel zu Raymarine Dragonfly 4 DVRaymarine Dragonfly 4 DVSRaymarine Dragonfly 4 ProRaymarine Dragonfly 5 DVRaymarine Dragonfly 5 Pro
Bezeichnung Raymarine Dragonfly 7 Pro Flush Mount Kit Rubrik Halterungen & Einbau Farbe Grau Sonstiges - Kompatibel zu Raymarine Dragonfly 7 Pro (nur neues PRO Modell)
Abdeckrahmen im klassicshen abgerundeten Stil der a-, c-, e-Serie Zubehör Rahmen im a-, c-, e-Serie Design Kategorie Abdeckrahmen Länge x Breite gem. Gerät Kompatible Geräte Raymarine i70 Raymarine p70Raymarine p70RRaymarine i50Raymarine i60 Sonstiges Bitte oben die Farbe wählen (schwarz oder silber)

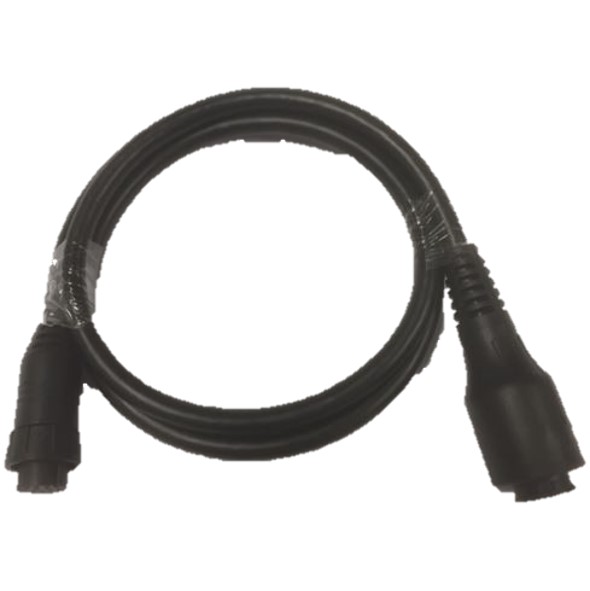

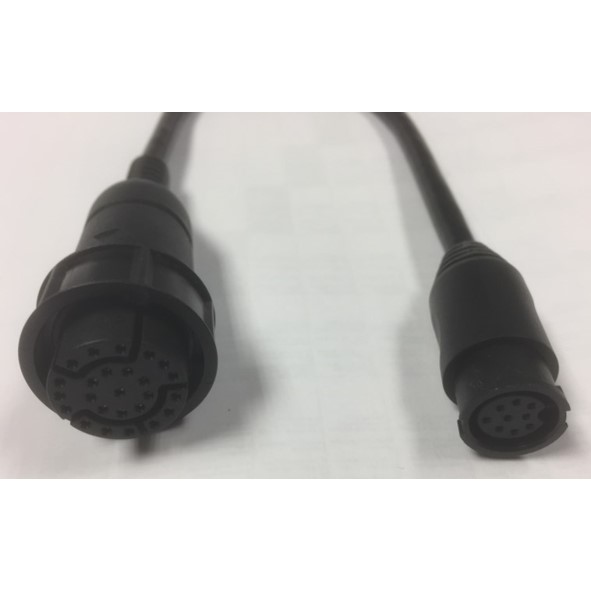

Raymarine Axiom RV Geberadapterkabel (25-Pin auf 9-Pin) zum Anschluss eines DownVision (CPT-1xx) Geber

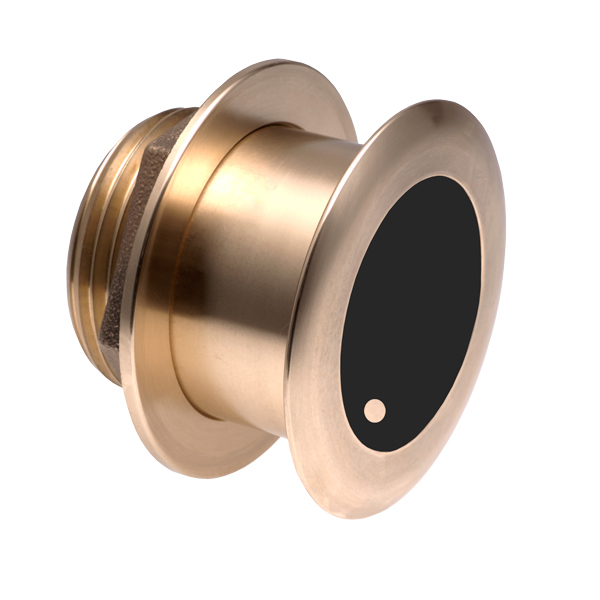

Material Bronze Leistung (RMS) 1.000 W Max. Tiefe (Fuß) 1.000 (H) Frequenz (KHz) 130-210 (M) Abstrahlwinkel 15° / 9° (H) Aufzeichnungen Tiefe / Temperatur Rumpfmaterial Glasfaser / Holz Kabellänge (Fuß/m) 33 / 10 Aufkimmungswinkel 0-7° Notizen Die B175-Serie bietet eine kompromisslose 1kW CHIRP-Leistung in einer Reihe von Durchbruchgeber-Konfigurationen mit geneigten Elementen. Diese flachen Geber sind ideal für trailerbare Boote und können schadfrei auf Trailerrollen/-aufsätzen aufliegen. Aufgrund ihrer bündigen Bauweise können Geber mit niedrigem Profil bei höheren Geschwindigkeiten leichter der Lufteinwirkung an der Wasseroberfläche ausgesetzt sein
Material Bronze Leistung (RMS) 1.000 W Max. Tiefe (Fuß) 1.000 (H) Frequenz (KHz) 130-210 (M) Abstrahlwinkel 15° / 9° (H) Aufzeichnungen Tiefe / Temperatur Rumpfmaterial Glasfaser / Holz Kabellänge (Fuß/m) 33 / 10 Aufkimmungswinkel 8-15° Notizen Die B175-Serie bietet eine kompromisslose 1kW CHIRP-Leistung in einer Reihe von Durchbruchgeber-Konfigurationen mit geneigten Elementen. Diese flachen Geber sind ideal für trailerbare Boote und können schadfrei auf Trailerrollen/-aufsätzen aufliegen. Aufgrund ihrer bündigen Bauweise können Geber mit niedrigem Profil bei höheren Geschwindigkeiten leichter der Lufteinwirkung an der Wasseroberfläche ausgesetzt sein.
Material Bronze Leistung (RMS) 1.000 W Max. Tiefe (Fuß) 1.000 (H) Frequenz (KHz) 130-210 (M) Abstrahlwinkel 15° / 9° (H) Aufzeichnungen Tiefe / Temperatur Rumpfmaterial Glasfaser / Holz Kabellänge (Fuß/m) 33 / 10 Aufkimmungswinkel 16-24° Notizen Die B175-Serie bietet eine kompromisslose 1kW CHIRP-Leistung in einer Reihe von Durchbruchgeber-Konfigurationen mit geneigten Elementen. Diese flachen Geber sind ideal für trailerbare Boote und können schadfrei auf Trailerrollen/-aufsätzen aufliegen. Aufgrund ihrer bündigen Bauweise können Geber mit niedrigem Profil bei höheren Geschwindigkeiten leichter der Lufteinwirkung an der Wasseroberfläche ausgesetzt sein.
Material Bronze Leistung (RMS) 1.000 W Max. Tiefe (Fuß) 800 (H) Frequenz (KHz) 150-250 (M) Abstrahlwinkel 25° Aufzeichnungen Tiefe / Temperatur Rumpfmaterial Glasfaser / Holz Kabellänge (Fuß/m) 6 / 2* Aufkimmungswinkel 0-7° Notizen Die exklusiven Weitwinkelgeber von Airmar verfügen über einen konstanten Abstrahlwinkel von 25 Grad über das gesamte High-CHIRP-Spektrum. Das Ergebnis ist eine verbesserte Flachwasserabdeckung bei gleichzeitiger Beibehaltung der hochauflösenden High-CHIRP-Funktionen. Erhältlich in einer Vielzahl von Konfigurationen, gibt es eine Weitwinkelgeberlösung für fast jedes Schiff. *Alle Weitwinkelgeber werden mit einem 2 m langen (vom Geber gemessenen) Anschlusskabel geliefert. Für die Installation können Sie sie mit einem CHIRP-Geber-Verlängerungskabel (3m, 5m oder 10m) verlängern.
Material Bronze Leistung (RMS) 1.000 W Max. Tiefe (Fuß) 800 (H) Frequenz (KHz) 150-250 (M) Abstrahlwinkel 25° Aufzeichnungen Tiefe / Temperatur Rumpfmaterial Glasfaser / Holz Kabellänge (Fuß/m) 6/2* Aufkimmungswinkel 8-15° Notizen Die exklusiven Weitwinkelgeber von Airmar verfügen über einen konstanten Abstrahlwinkel von 25 Grad über das gesamte High-CHIRP-Spektrum. Das Ergebnis ist eine verbesserte Flachwasserabdeckung bei gleichzeitiger Beibehaltung der hochauflösenden High-CHIRP-Funktionen. Erhältlich in einer Vielzahl von Konfigurationen, gibt es eine Weitwinkelgeberlösung für fast jedes Schiff. *Alle Weitwinkelgeber werden mit einem 2 m langen (vom Geber gemessenen) Anschlusskabel geliefert. Für die Installation können Sie sie mit einem CHIRP-Geber-Verlängerungskabel (3m, 5m oder 10m) verlängern.
Material Bronze Leistung (RMS) 1.000 W Max. Tiefe (Fuß) 800 (H) Frequenz (KHz) 150-250 (M) Abstrahlwinkel 25° Aufzeichnungen Tiefe / Temperatur Rumpfmaterial Glasfaser / Holz Kabellänge (Fuß/m) 6/2* Aufkimmungswinkel 16-24° Notizen Die exklusiven Weitwinkelgeber von Airmar verfügen über einen konstanten Abstrahlwinkel von 25 Grad über das gesamte High-CHIRP-Spektrum. Das Ergebnis ist eine verbesserte Flachwasserabdeckung bei gleichzeitiger Beibehaltung der hochauflösenden High-CHIRP-Funktionen. Erhältlich in einer Vielzahl von Konfigurationen, gibt es eine Weitwinkelgeberlösung für fast jedes Schiff. *Alle Weitwinkelgeber werden mit einem 2 m langen (vom Geber gemessenen) Anschlusskabel geliefert. Für die Installation können Sie sie mit einem CHIRP-Geber-Verlängerungskabel (3m, 5m oder 10m) verlängern.
Material Bronze Leistung (RMS) 1.000 W Max. Tiefe (Fuß) 2.500 (L) Frequenz (KHz) 40-60 (L) Abstrahlwinkel 32° / 21° (L) Aufzeichnungen Tiefe / Temperatur Rumpfmaterial Glasfaser / Holz Kabellänge (Fuß/m) 33 / 10 Aufkimmungswinkel 0-7° Notizen Die B175-Serie bietet eine kompromisslose 1kW CHIRP-Leistung in einer Reihe von Durchbruchgeber-Konfigurationen mit geneigten Elementen. Diese flachen Geber sind ideal für trailerbare Boote und können schadfrei auf Trailerrollen/-aufsätzen aufliegen. Aufgrund ihrer bündigen Bauweise können Geber mit niedrigem Profil bei höheren Geschwindigkeiten leichter der Lufteinwirkung an der Wasseroberfläche ausgesetzt sein.
Material Bronze Leistung (RMS) 1.000 W Max. Tiefe (Fuß) 2.500 (L) Frequenz (KHz) 40-60 (L) Abstrahlwinkel 32° / 21° (L) Aufzeichnungen Tiefe / Temperatur Rumpfmaterial Glasfaser / Holz Kabellänge (Fuß/m) 33 / 10 Aufkimmungswinkel 8-15° Notizen Die B175-Serie bietet eine kompromisslose 1kW CHIRP-Leistung in einer Reihe von Durchbruchgeber-Konfigurationen mit geneigten Elementen. Diese flachen Geber sind ideal für trailerbare Boote und können schadfrei auf Trailerrollen/-aufsätzen aufliegen. Aufgrund ihrer bündigen Bauweise können Geber mit niedrigem Profil bei höheren Geschwindigkeiten leichter der Lufteinwirkung an der Wasseroberfläche ausgesetzt sein.
