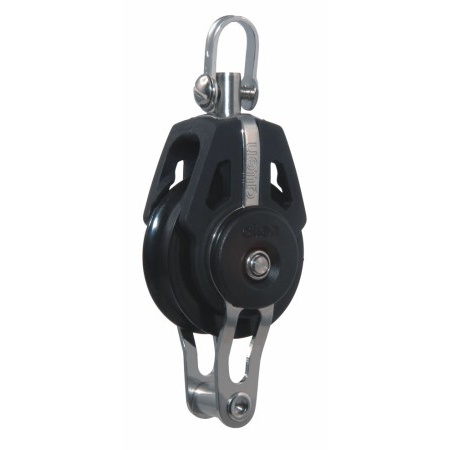

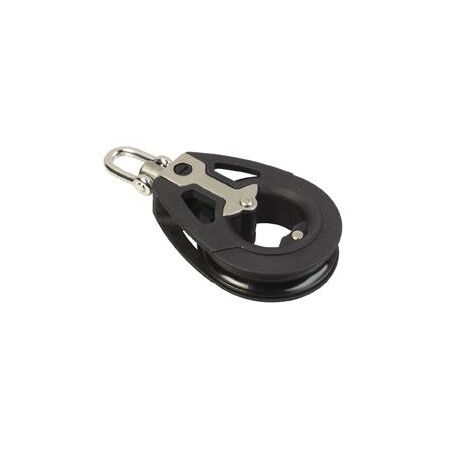

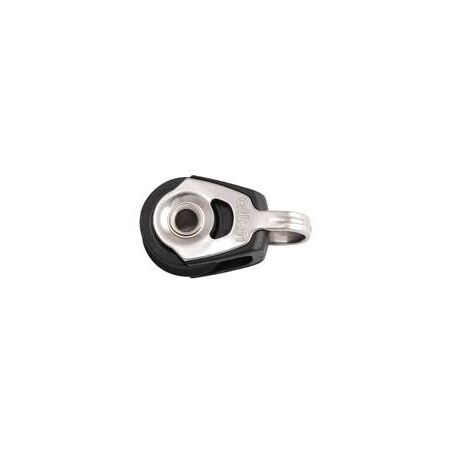

Die Segelboot RevolutionMit dem verstärkten Einsatz von Kompositwerkstoffen im Rumpf, im stehenden und laufenden Gut sind moderne Segelboote leichter und schneller als jemals zuvor. Gewaltige Fortschritte wurden auch beim Tauwerk mit modernen Fasern, wie Spectra®, Vectran® und PBO® erzielt. Diese Fasern ermöglichen einen immer kleineren Durchmesser für Kontrollleinen ohne Reck auch unter extrem hoher Belastung. Dies ist auch für die heutigen Kugellagerblöcke von großer Bedeutung.Kugellagerblöcke für die neuen HerausforderungenAls Teil der Produktentwicklungen wurden intensive Studien betrieben, um herauszufinden, welche Belastungen bei Kugellagerblöcken im harten Einsatz anfallen und wie man die Blöcke entsprechend verbessern kann. Die Tests wurden so aufgebaut, daß die typischen Belastungen, z.B. beim schnellen Hissen eines asymmetrischen Spinnakers, nachgestellt werden konnten. Während der Testläufe wurde schnell klar, daß für die lange Lebensdauer des Blockes die Maximierung der dynamischen Belastungsfähigkeit ungemein wichtig ist.DYNAMIC BEARINGDas neue DYNAMIC BEARING ist einfach brilliant. Die Frage bleibt nur, wieso man nicht vorher darauf gekommen ist. Mit dem Einfügen einer Edelstahlschiene, auf dem die Kompositkugeln des Lagers laufen, erreicht man eine Erhöhung der Effizienz die nur mit einer geringen Erhöhung des Gewichtes verbunden ist.MICRO BlöckeBei den 20mm Micro-Blöcken wurde die dynamische Belastbarkeit durch das DYNAMIC BEARING erheblich erhöht. Die MDL (maximale dynamische Last) wurde von 44kg auf 105kg erhöht. Dies bedeutet bei einer Gewichtserhöhung von nur 2g eine Leistungssteigerung von 138%! Die technischen Daten Rollen Material Acetal   Rollen-Ø 20mm   Rollenbreite 7mm Backen Glasfaserverstärktes Nylon mit Verstäkungen aus Edelstahl AISI316 Achse Material AISI 316 Tau-Ø   2,5 - 6mm Die 20mm Dynamic Blocks sind in unterschiedlichen Ausführungen erhältlich.  Bitte gewünschte Ausführung oben wählen Art.-No. Typ Längemm Gewichtg BRLkg MDLkg   HA2020 mit Auge 37mm 11,1g 540 115   HA2020LZ Bügel und Feder 41mm 15,4g 520 115   HA2021F mit Gabelkopf 48mm 15,2g 350 115   HA2020TI Ezi Ti 29 mm 11,0g 540 115   HA2021 Basis 35mm 11,5g 350 115   HA2020SC mit Wirbelschäkel 49mm 15,4g 350 115   HA2021HK mit Haken 60mm 17,1g 165 115   HA2026 liegender Block 45mm 15,3g 350 115 Doppelblock Art.-No. Typ Längemm Gewichtg BRLkg MDLkg   HA2022 mit Auge 49mm 31,6g 500 200   HA2023 mit Unterbügel 61mm 33,5g 500 225 Dreifachblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg   HA2024 mit Auge 51mm 47,9g 650 300   HA2025 mit Unterbügel 66mm 52,9g 650 320   HA2027 mit Unterbügel und Klemme 79mm 86,9g 650 320

Die Segelboot RevolutionMit dem verstärkten Einsatz von Kompositwerkstoffen im Rumpf, im stehenden und laufenden Gut sind moderne Segelboote leichter und schneller als jemals zuvor. Gewaltige Fortschritte wurden auch beim Tauwerk mit modernen Fasern, wie Spectra®, Vectran® und PBO® erzielt. Diese Fasern ermöglichen einen immer kleineren Durchmesser für Kontrollleinen ohne Reck auch unter extrem hoher Belastung. Dies ist auch für die heutigen Kugellagerblöcke von großer Bedeutung.Kugellagerblöcke für die neuen HerausforderungenAls Teil der Produktentwicklungen wurden intensive Studien betrieben, um herauszufinden, welche Belastungen bei Kugellagerblöcken im harten Einsatz anfallen und wie man die Blöcke entsprechend verbessern kann. Die Tests wurden so aufgebaut, daß die typischen Belastungen, z.B. beim schnellen Hissen eines asymmetrischen Spinnakers, nachgestellt werden konnten. Während der Testläufe wurde schnell klar, daß für die lange Lebensdauer des Blockes die Maximierung der dynamischen Belastungsfähigkeit ungemein wichtig ist.DYNAMIC BEARINGDas neue DYNAMIC BEARING ist einfach brilliant. Die Frage bleibt nur, wieso man nicht vorher darauf gekommen ist. Mit dem Einfügen einer Edelstahlschiene, auf dem die Kompositkugeln des Lagers laufen, erreicht man eine Erhöhung der Effizienz die nur mit einer geringen Erhöhung des Gewichtes verbunden ist.MIDI und MACRO BlöckeGerade bei größeren Scheibendurchmessern zeigt das neue DYNAMIC BEARING seine Stärken. Das einzigartige Schienensystem ermöglicht Konstruktionen mit größtmöglicher Gewichtseinsparung ohne Zugeständnisse bei der Leistungsfähigkeit zu machen. In diesen Tests über das Verhalten unter dynamischer Last, übertraf das neue DYNAMIC BEARING System alle anderen Konstruktionen um 50% und mehr. *) Maximale Dynamische Last:Maximale Belastung des Blockes ohne Beschädigung während einer kontinuierlichen Rollenbewegung Die technischen Daten Rollen Material Acetal   Rollen-Ø 40mm   Breite 11mm Backen Glasfaserverstärktes Nylon mit Verstäkungen aus Edelstahl AISI316 Achse Material AISI 316 Tau-Ø 6 - 10mm   mit Klemme 2 - 6 mm ALLEN Dynamic 40 Einfachblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2040 mit Auge 64 mm 36,4 g 800 180 HA2040B mit Bolzen 64 mm 37,2 g 800 180 HA2040SC mit Wirbelgabel 73 mm 46,5 g 800 180 HA2046 liegend 62 mm 33,0 g 800 180 HA2040TI Ezi Ti 58 mm 34,5 g 800 180 HA2040SC-677 mit Auge und Klemme 73 mm 107,0 g 800 180 HA2043-677 Auge, Hundsfott, Klemme 100 mm 152,0 g 800 180 HA2043 Auge, Hundsfott 100 mm 79,0 g 800 180 ALLEN Dynamic 40 Violinblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2041 Auge 100 mm 86,0 g 800 180 HA2041-677 Auge, Klemme 100 mm 128,0 g 800 180 HA2044-677 Auge, Klemme, Hundsfott 122 mm 147,0 g 800 180 Doppelblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2042 doppelt mit Auge 84mm 89,0g 1350 320

DYNAMIC BEARING System · für ultimative LeistungDie Segelboot RevolutionMit dem verstärkten Einsatz von Kompositwerkstoffen im Rumpf, im stehenden und laufenden Gut sind moderne Segelboote leichter und schneller als jemals zuvor. Gewaltige Fortschritte wurden auch beim Tauwerk mit modernen Fasern, wie Spectra®, Vectran® und PBO® erzielt. Diese Fasern ermöglichen einen immer kleineren Durchmesser für Kontrollleinen ohne Reck auch unter extrem hoher Belastung. Dies ist auch für die heutigen Kugellagerblöcke von großer Bedeutung.Kugellagerblöcke für die neuen HerausforderungenAls Teil der Produktentwicklungen wurden intensive Studien betrieben, um herauszufinden, welche Belastungen bei Kugellagerblöcken im harten Einsatz anfallen und wie man die Blöcke entsprechend verbessern kann. Die Tests wurden so aufgebaut, daß die typischen Belastungen, z.B. beim schnellen Hissen eines asymmetrischen Spinnakers, nachgestellt werden konnten. Während der Testläufe wurde schnell klar, daß für die lange Lebensdauer des Blockes die Maximierung der dynamischen Belastungsfähigkeit ungemein wichtig ist.DYNAMIC BEARINGDas neue DYNAMIC BEARING ist einfach brilliant. Die Frage bleibt nur, wieso man nicht vorher darauf gekommen ist. Mit dem Einfügen einer Edelstahlschiene, auf dem die Kompositkugeln des Lagers laufen, erreicht man eine Erhöhung der Effizienz die nur mit einer geringen Erhöhung des Gewichtes verbunden ist.MIDI und MACRO BlöckeGerade bei größeren Scheibendurchmessern zeigt das neue DYNAMIC BEARING seine Stärken. Das einzigartige Schienensystem ermöglicht Konstruktionen mit größtmöglicher Gewichtseinsparung ohne Zugeständnisse bei der Leistungsfähigkeit zu machen. In diesen Tests über das Verhalten unter dynamischer Last, übertraf das neue DYNAMIC BEARING System alle anderen Konstruktionen um 50% und mehr.So wurde getestet:Eine 6mm Leine wurde in den zu testenden Block eingelegt. Diese Leine wurde 50 mal um 270mm vor und zurück gezogen (Dauer 2min, 12 sec.)Die Last wurde erhöht und der Test fortgesetzt, bis zum Bruch. Die technischen Daten Rollen Material Acetal   Rollen-Ø 50mm   Rollenbreite 11mm Backen Glasfaserverstärktes Nylon mit Verstäkungen aus Edelstahl AISI316 Achse Material AISI 316 Tau-Ø   5 - 10 mm mit Klemme   2 - 6 mm Einfachblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2050 mit Wirbelschäkel 95mm 71,6g 900 300 HA2050TII Schlaufenblock 72mm 60,0g 900 300 Doppelblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2052 mit Wirbelschäkel 100mm 144,0g 950 450 HA2053 mit Wirbelschäkel und Hundsfot 136mm 160,0g 950 450 Dreifachblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2054 mit Wirbelschäkel 100mm 210,4g 950 470 HA2055 mit Wirbelschäkel und Hundsfot 136mm 230,0g 950 470 HA2058 Wirbelschäkel, Hundsfot und Klemme 136mm 350,0g 950 470 Vierfachblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2056 mit Wirbelschäkel 100mm 290,0g 950 470 HA2057 mit Wirbelschäkel und Hundsfot 136mm 300,0g 950 470

DYNAMIC BEARING System · für ultimative LeistungDie Segelboot RevolutionMit dem verstärkten Einsatz von Kompositwerkstoffen im Rumpf, im stehenden und laufenden Gut sind moderne Segelboote leichter und schneller als jemals zuvor. Gewaltige Fortschritte wurden auch beim Tauwerk mit modernen Fasern, wie Spectra®, Vectran® und PBO® erzielt. Diese Fasern ermöglichen einen immer kleineren Durchmesser für Kontrollleinen ohne Reck auch unter extrem hoher Belastung. Dies ist auch für die heutigen Kugellagerblöcke von großer Bedeutung.Kugellagerblöcke für die neuen HerausforderungenAls Teil der Produktentwicklungen wurden intensive Studien betrieben, um herauszufinden, welche Belastungen bei Kugellagerblöcken im harten Einsatz anfallen und wie man die Blöcke entsprechend verbessern kann. Die Tests wurden so aufgebaut, daß die typischen Belastungen, z.B. beim schnellen Hissen eines asymmetrischen Spinnakers, nachgestellt werden konnten. Während der Testläufe wurde schnell klar, daß für die lange Lebensdauer des Blockes die Maximierung der dynamischen Belastungsfähigkeit ungemein wichtig ist.DYNAMIC BEARINGDas neue DYNAMIC BEARING ist einfach brilliant. Die Frage bleibt nur, wieso man nicht vorher darauf gekommen ist. Mit dem Einfügen einer Edelstahlschiene, auf dem die Kompositkugeln des Lagers laufen, erreicht man eine Erhöhung der Effizienz die nur mit einer geringen Erhöhung des Gewichtes verbunden ist.MIDI und MACRO BlöckeGerade bei größeren Scheibendurchmessern zeigt das neue DYNAMIC BEARING seine Stärken. Das einzigartige Schienensystem ermöglicht Konstruktionen mit größtmöglicher Gewichtseinsparung ohne Zugeständnisse bei der Leistungsfähigkeit zu machen. In diesen Tests über das Verhalten unter dynamischer Last, übertraf das neue DYNAMIC BEARING System alle anderen Konstruktionen um 50% und mehr.So wurde getestet:Eine 6mm Leine wurde in den zu testenden Block eingelegt. Diese Leine wurde 50 mal um 270mm vor und zurück gezogen (Dauer 2min, 12 sec.)Die Last wurde erhöht und der Test fortgesetzt, bis zum Bruch. Die technischen Daten Rollen Material Acetal   Ø 60mm   Breite 17mm Backen Glasfaserverstärktes Nylon mit Verstäkungen aus Edelstahl AISI316 Achse Material AISI 316 Tau-Ø 5 - 12mm   mit Klemme 2 - 6mm Einfachblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2060 mit Wirbelschäkel 115 80g 1000 500 HA2166 Adapter für liegende Montage   31g     Doppelblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2062 mit Wirbelschäkel 130mm 255,0g 1250 600 HA2063 mit Wirbelschäkel und Hundsfot 150mm 272,0g 1250 600 Dreifachblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2064 mit Wirbelschäkel 130mm 353,0g 1250 600 HA2065 mit Wirbelschäkel und Hundsfot 150mm 397,0g 1250 600 HA2068 Wirbelschäkel, Hundsfot und Klemme 150mm   1250 600 Vierfachblöcke Art.-No. Typ Längemm Gewichtg BRLkg MDLkg HA2066 mit Wirbelschäkel 130mm 449,0g 1250 600 HA2067 mit Wirbelschäkel und Hundsfot 150mm 453,0g 1250 600

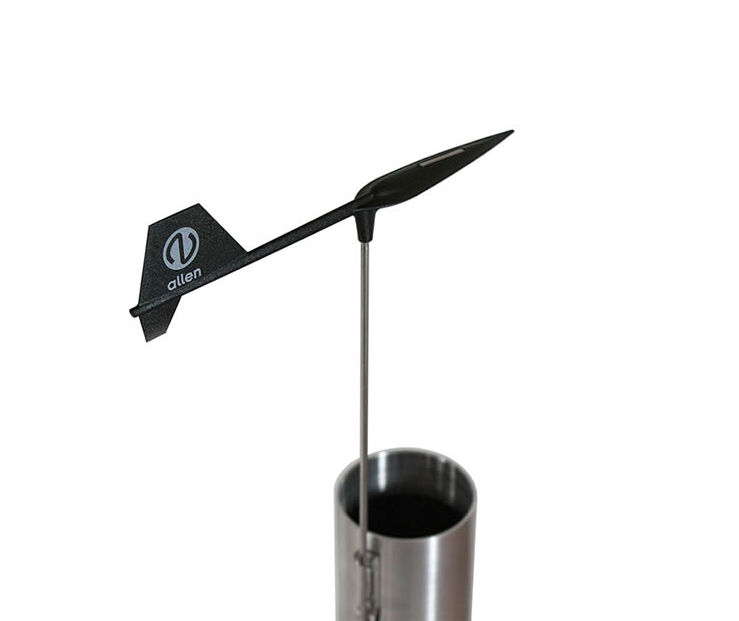

Regatta Windanzeiger "Aerovane" von allen®. Diese Verklicker zeichnen sich durch ein geringes Gewicht, einer guten Balance und Leichtgängigkeit aus für stets optimale Anzeige. Lieferung ohne Seitenhalter. Bitte ggf. mitbestellen (MB6209).

ALLEN Cunninghambeschlag für Mast 82mm mit Klemme für Seil 4-10mmAus Acetal mit oben liegender Rolle. Geeignet für Kontrollleinen, die von oben kommend auf die Klemme umgeleitet werden wie z. B. bei der Cunningham. Montagefläche mit Schmiege.Art.-No.max. Tau-ØBefestigungHöheGewichtKlemmeHA49886 mm2 x M4100 mm97 gHA77

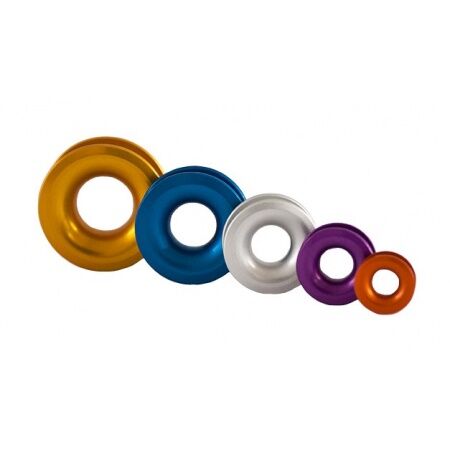

ALLEN High Load Auge, hergestellt aus seewasserfestem Aluminium mit einer widerstandsfähigen, farbigen Eloxierung mit Teflon Beschichtung Art.-No. Farbe Øamm Øimm Ø Tauwerkmm SWLkg HA8715 schwarz 15 mm 6 mm 4 mm 300 HA8715B blau 15 mm 6 mm 4 mm 300 HA8715G gold 15 mm 6 mm 4 mm 300 HA8715O orange 15 mm 6 mm 4 mm 300 HA8715P purple 15 mm 6 mm 4 mm 300 HA8715S silber 15 mm 6 mm 4 mm 300 HA8720 schwarz 20 mm 8 mm 5 mm 400 HA8720B blau 20 mm 8 mm 5 mm 400 HA8720G gold 20 mm 8 mm 5 mm 400 HA8720O orange 20 mm 8 mm 5 mm 400 HA8720P purple 20 mm 8 mm 5 mm 400 HA8720S silber 20 mm 8 mm 5 mm 400 HA8725 schwarz 25 mm 10 mm 6 mm 800 HA8725B blau 25 mm 10 mm 6 mm 800 HA8725O orange 25 mm 10 mm 6 mm 800 HA8730 schwarz 30 mm 12 mm 8 mm 1000 HA8730B blau 30 mm 12 mm 8 mm 1000 HA8730G  gold 30 mm 12 mm 8 mm 1000 HA8730O orange 30 mm 12 mm 8 mm 1000 HA8735 schwarz 35 mm 14 mm 10 mm 1500 HA8735B blau 35 mm 14 mm 10 mm 1500 HA8735O orange 35 mm 14 mm 10 mm 1500 HA8735S silber 35 mm 14 mm 10 mm 1500

ALLEN Kunststoffleitöse mit Edelstahlverstärkung für Tauwerk bis 14 mm Ø. Für Rohre /Relingsstützen bis 25mm Durchmesser.

Diese Klemmenbasis und die Leitöse sind mit der Acetalbasis durch eine verstärkte Edelstahlniete verbunden. Das Ergebnis ist eine Wirbelbasis, die auch unter Last leicht dreht und dabei wenig Spiel hat.Art.-No.max. Tau-ØBefestigungHöheGewichtKlemmeHA44664 - 10 mm3x M572 mm137 gHA677

Die ALLEN Hochleistungs-Drehklemme wurden entwickelt, um den hohen Leistungsanforderungen der 29er- und 49er-Skiffs gerecht zu werden. Diese Klemme verfügt über unsere innovative 360-Grad-Kugellagerbasis, die eine reibungslose Drehung des Arms ermöglicht, sodass Sie Leinen mühelos aus jedem Winkel befestigen und lösen können. Die Drehklemme wird mit zwei vorinstallierten Keilen geliefert, die in einem flachen Winkel eingestellt sind. Diese Keile können leicht entfernt, gedreht oder gestapelt werden, um fünf verschiedene Höhen- und Winkelkonfigurationen zu ermöglichen.Art.-No.max. Tau-ØBefestigungFarbeHöheGewichtHA5866-77BLACK 6 mmM5schwarz55 mm159 g

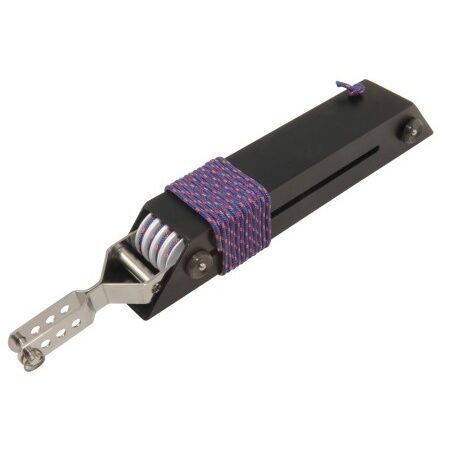

ALLEN Taljenkasten - kompaktes Design mit geringem Gewicht, kugelgelagerte Rollen, Untersetzung 7:1 Tauwerk DYNEEMA, reckarm. Gehäuse Aluminium eloxiert, mit verstellbarer Gabel.   Art.-No. Lmm L max.mm Spannwegmm SWLkp Gewichtg HA4233 253 307 147 400 254
